В данном разделе последовательно будут написаны разные виды работ по электрике, энергетике и технической экспертизе.

Просмотрите весь раздел по перечню видов работ. Вы сможете найти нужный Вам вид работы и далее по договоренности я подготовлю на этот вид работ необходимые графики.

В соответствии с указанным порядком выполнения  работ можно разрабатывать:

- ГПР (графики производства работ)

- МСГ (месячно суточные графики)

- ГФ (графики финансирования в зависимости от стоимости каждого вида работ)

- ГОБ (график освоения бюджета )

- ГР (график рентабельности по итогам выполнения работ)

- ГПО (график поставки оборудования и материалов)

Основный порядок  для выполнения любых работ!

1. Заключение Договора на выполнение работ.

2. Выполнение проектных работ.

3. Выполнение СМР и ЭМР (строительно-монтажных работ и электро монтажных работ)

4. Проведение испытаний и ПНР (пуско наладочных работ)

5. Ввод в эксплуатацию.

ПЕРЕЧЕНЬ ВИДОВ РАБОТ (после просмотра перечня смотрите описание работ !!! )

( по каждому виду работ будет подробно написана последовательность выполнения действий с указанием материалов, выберите нужный вам  вид работ и я начну готовить по этому виду работ соответствующие графики. Отмечу, что при подготовке графиков на крупные объекты -стоимостью от 1 млрд. руб и выше в графиках будут указаны разделы и этапы производства работ. в соответствии с техническими заданиями на объекты.)

1. Строительство, реконструкция и капитальный ремонт ПС (подстанции) и ВЛ (воздушные линии)  750/500/330/220/110/35/10/6/0,4  кВ.

2. Строительство и монтаж ОРУ (открытые распределительные устройства), ЗРУ (закрытое распределительное устройство), КРУЭ ( комплексное  распределительное устройство с элегазовой изоляцией), КСО (камера сборная одностороннего обслуживания).

3. Монтаж ТН (трансформатор напряжения),ТТ (трансформатор тока), ЭВ (элегазовый выключатель),МВ (масляный выключатель), ШР (шинный    разъеденитель), ЛР (линейный разъеденитель), АСУ ТП (автоматические системы управления технологическими процессами), РЗиА    (релейная защита и автоматика), АИИСКУЭ (автоматические инженерно информационные системы коммерческого учета электроэнергии), ВЧЗ (высокочастотный заградитель), ЦСПИ. (цифровые системы передачи информации).

4. Выполнение внешних и внутренних электромонтажных работ при строительстве жилых домов, с нежилыми помещениями и подземными       автостоянками.

5. Выполнение инженерных систем частных домом, декоративная подсветка фасадов гос.учреждений,министерств. дворцов  культуры,  дворцов  спорта, школ, бассейнов. таунхаусов.

6. Выполнение дизайнерских ландшафтов территорий с высокотехнологичной и инновационной подсветкой, с использованием современных      систем освещения.

7. Строительство ТП (трансформаторной подстанции)

8. Строительство РТП (распределительной трансформаторной подстанции)

9. Строительство ВРУ (вводно распределительного устройства)

10. Монтаж ЩР, ЩА,ЩО, ЩК. (щит распределительный, щит автоматики, щит освещения, щит квартирный).

После описания 10 видов работ будут добавляться новые 10 видов. Читайте дневник - пишите предложения!!!

Предлагаемые мной варианты выполнения работ.

1. Организация выполнения эл.монтажных работ и инженерных систем, силами подрядной организации, имеющей соответствующие документы СРО на выполнение этих работ. (своя знакомая организация)

2. Организация выполнения электропроектов жилых и нежилых помещений от чертежей до сдачи Заказчику. Сопровождение и корректировка всех эл.монтажных работ. Контроль приобретения и поставки материалов для выполнения работ. Согласование проекта в энергонадзоре. (самостоятельное согласование проектов с инженерами энергонадзора, оперативная корректировка и устранение замечаний)

3. Организация выполнения архитектурно строительных проектов. От получения планов помещений от Заказчика и до сдачи выполненных работ по проекту.

4. Консультирование по этапам выполнения работ в энергетике ПС 220/110/35/10/6/0,4 кВ и соответствующие ВЛ. В электронной виде есть необходимые чертежи и документы для оформления ( ТТК, ТП, графики, варианты договоров)

5. Ведение деловой переписки с представителями ФСК, МЭС, ЦИУС, МОЭСК согласно имеющимся спискам контактов. Контакты рассматриваются совместно с руководством и выбираются необходимые направления для развития.

6. Подготовка документации на оформление дополнительной мощности в помещения

7. Организация получения Акта допуска в эксплуатацию электроустановок.

8. Организация получения технических условий на организацию расчетного учета электропотребления.

9. Организация получения Акта приемки технических средств учета электроэнергии.

10. Подготовка технических отчетов и Актов выполненных работ.

11. Организация и контроль подготовки технической исполнительной документации по КЛ до 10 кВ

12. Организация и контроль подготовки технической исполнительной документации по ВЛ до 10 кВ

13. Подготовка документации для заключения Договора электроснабжения.

14. Организация работ проектировщиков , дизайнеров, архитекторов.

15. Организация подготовки документации при сдаче объектов наружного освещения в ГУП «Моссвет»

16. Организация и контроль подготовки документации в ПТО при вводе в эксплуатации. ТП,РП, РТП.

17. Предоставление списка основных генподрядчиков по ФСК и основных субподрядчиков на выполнение работ. Организация вариантов сотрудничества и развитие внедрения ведущих направлений организации.

18. Организация и контроль выполнения работ на ПС и ВЛ, контроль и организация подготовка ИД, КС-2, КС-3, КС-6, согласование и корректировка выполненных работ со сметным отделом и бухгалтерией. При необходимости привлечение своих знакомых сметчиков и бухгалтеров, согласование си оперативная корректировка с Заказчиком.

19. Организация допуска рабочих к выполнению работ. Подготовка необходимых документов по списку ОХР.

20. Внедрение и развитие методик технического аудита и контроля производства , на основании уже применяемых при строительстве объектов ФСК и МРСК.

21. Организация и согласование необходимых программ по выводу оборудования в ремонт, связанных с необходимыми предоставлениями отключений и согласованием с РДУ и ОДУ, а также непосредственно с эксплуатацией.

22. Предоставление, рассмотрение и предложения по системам ЦСПИ, ВОЛС и ВЧ на ПС ОАО «ФСК».

23. Рассмотрение и выбор предложений по программе строительства объектов ФСК до 2014 г.Рассмотрение списка всего оборудования применяемого на объектах электроэнергетики, производителей, поставщиков и контактов для взаимодействия. (предоставляются при личном обращении).

24. Организация создание рабочей группы для ведения строительства объектов ОАО ФСК

25. Рассмотрение технических заданий на выполнение работ по объектам ФСК, предложения по реализации внедрение методики согласования проектов и выполнения работ.

Подготовил руководитель проектов/Начальник ПТО

ПС и ВЛ 220/110/36/10/6/0,4 кВ

Макаров Алексей Дмитриевич.

Проверка наличия документов, подтверждающих готовность подрядной организации к проведению работ на объекте и обеспечению качества выполняемых работ.

Сводная сравнительная таблица обязанностей при выполнении работ по строительству, реконструкции и ремонту ПС, ВЛ, КЛ 220/110/35/10/0,4 кВ.

Список необходимых электроматериалов для электромонтажа электрики 2-х кв-ры:

1.       Провод ВВГнГ 3х1.5 – 200 м.  (3400)

2.       Провод ВВГнГ 3х2.5 – 200 м. (4200)

3.       Провод ВВГнГ 5х4 – 40 м. (3100)

4.       Провод ПВ1 х 4 ж.з  – 30 м. (570)

5.       Провод телевизионный RG 6-U – 100м (1200)

6.       Интернет провод UTP– 100м. (800р)

7.       Дюбель 6х40  полипроп. (50шт) – 9 упак. (340)

8.       Саморез острый 3.5х41 част. Резьба. Оксид. (упак. 100 гр.) – 9 упак. (370)

9.       Труба гофрированная 16 мм. С зондом 400м (2200)

10.   Держатель для труб 20мм. – 200 шт. (700)

11.   Скоба металлическая №20  (однолапковая) – 200 шт.  (950)

12.   Теплый пол – выбрать по метражу помещений. – 40-50 метров. (15-20т.)

13.   Коробки встраиваемые под выключатели и розетки. -40 шт. (2000)

14.   Розетки и выключатели выбрать по дизайну . (3000-4000)

15.   Розетку и коробку под плиту и стиральную машину. (3000)

Итого: 42000 р.

Квартирный щит и автоматика:

1.       Бокс настенного монтажа серый на 36 модулей АВВ . – 1шт. (1700)

2.       Клеммник N+PАВВ – 1шт. (400)

3.       Шина заземления.- 1шт. (500)

4.       Рубильник 3-х пол. АВВ 32А – 1шт. (1200)

5.       Дифф. Автомат 2-полюс DS941 C16 – 8 шт. (16т)

6.       АвтоматS201C 1P 16A  - 10 шт. ( 3600)

7.       АвтоматS203C 3P 32A – 1шт. (530)

8.       Блок утечки тока. F204 AC-25 – 1шт. (1640)

Итого:  26000 р.

 Выписка из похожего проекта квартиры на 75 кв²:

1.1.1   Прокладка проводов до светильников;  8200

1.1.2    Прокладка проводов до розеток; 7300

1.1.3   Прокладка проводов до электрощитов;  8700

1.1.4   Пробивка отверстий и штроб;  8200

1.1.5   Установка коробок;  7800

1.1.6   Сборка и установка электрощита квартирного;  8200

1.1.7   Прокладка слаботочных сетей, с установкой розеток и подключением в этажном электрощите; 7400

1.1.8   Установка оконечных устройств после чистовой отделки; 5200

1.1.9    Установка теплого пола. 8500

Примерная общая сумма: 69500р

Приложение

к приказу ОАО «ФСК ЕЭС»

от 06.10.2008 № 426

ПОЛОЖЕНИЕ

об осуществлении технического надзора за строительством и подготовкой к приёмке в эксплуатацию оборудования, систем, зданий и сооружений при новом строительстве, реконструкции и техническом перевооружении, за допуском персонала строительно-монтажных организаций на объектах
ОАО «ФСК ЕЭС»

Тенденции развития мировой энергетики и энергетическая стратегия России

Авторы

Фортов Владимир, Академик-секретарь отделения энергетики, машиностроения, механики и процессов управления РАН

Макаров Алексей, Директор института энергетических исследований РАН, член-корреспондент РАН

    В августе 2003 г. после почти трехлетних обсуждений Правительство РФ приняло наконец энергетическую стратегию Российской Федерации на период до 2020 г. - концептуальный документ [1], определяющий количественные ориентиры и, главное, механизмы энергетической политики страны при ее восстановлении после кризиса последнего десятилетия ХХ века. Следуя действующей в стране социально-политической доктрине, энергетическая стратегия провозглашает в качестве основополагающих установок, во-первых, окончательный переход на рыночные принципы хозяйственных отношений в топливно-энергетическом комплексе (ТЭК) и, во-вторых, его глубокую интеграцию в мировую энергетику при соблюдении национальных интересов России.
    Не обсуждая первую установку как выходящую за рамки энергетики, рассмотрим, насколько рекомендуемое стратегией развитие российского ТЭК соответствует мировым тенденциям и как оно может сказаться на интеграционных процессах. Для этого сопоставим главные тенденции современного этапа развития мировой энергетики с фактическим и прогнозируемым ходом аналогичных процессов в энергетике России.
    За последние 50 лет при удвоении населения планеты производство зерна утроилось, почти в четыре раза выросло потребление энергии и в пять раз - общая экономическая активность. Уже четверть века назад было показано [2-4], что продолжение развития по такому типу ввергнет мир в экологическую катастрофу: экосистема Земли просто не выдержит очередного ресурсного натиска человечества. Осознание этого факта обществом или действие объективных законов его развития способствовали появлению в последнее время качественно новых тенденций развития мировой энергетики, дающих некоторые основания для оптимизма.

    Энергопотребление - новая экспонента или стабилизация?
    Главной и, безусловно, положительной новостью современного этапа развития мировой энергетики стал отход от энергоинтенсивного типа развития. Действительно, в последние 100-120 лет рост энергетических потребностей человечества имел явно выраженный экспоненциальный характер (рис. 1) и вдвое опережал экспоненту роста народонаселения. Более внимательное рассмотрение этого процесса [5] позволило выделить в нем два 50-летних цикла. Первый начался в 1880-х гг. (когда появилась возможность оценки энергопотребления на базе пусть разрозненной, но регулярной статистики) и закончился примерно десятилетней стабилизацией мирового потребления энергии в 1930-е гг. из-за <великой депрессии> и мировой войны.
    Второй цикл начался послевоенным восстановлением в конце 1940-х гг., дал еще более бурный взлет энергопотребления и завершился в конце 1980-х - начале 1990-х гг. Одной из причин его окончания стал глубокий кризис большинства стран плановой экономики, на долю которых до этого приходилась четверть мирового расхода энергии. Но существуют и более фундаментальные причины, проявившиеся в прекращении роста среднего по миру расхода энергии на душу населения.
    Как показано на рис. 2, за первые три четверти ХХ века среднедушевое энергопотребление в мире увеличилось почти вчетверо (с 0,8 до 2,3 т у. т. )2, а со второй половины 1970-х гг. вплоть до последнего отчетного года [6, 7] колеблется без явно выраженных тенденций в диапазоне 2,3-2,35 т у. т. на человека в год.
    Стабилизация душевого потребления энергии - чрезвычайно знаменательный факт, который, впрочем, в долгосрочной ретроспективе является скорее правилом, чем исключением. Действительно, по данным [5, 8] в период II тысячелетия до н. э. и по VIII век н. э. государства Средиземноморья (включая греческие полисы и Римскую империю), Ближнего Востока, Индии и Китая имели душевой расход энергии 0,15-0,18 т у. т. И только промышленная революция ХVII-XVIII веков дала в Европе старт экспоненте энергопотребления, которая с конца XIX

Порядок проведения технического надзора.

1. Виды работ и услуг по техническому надзору.

2. Мероприятия по организации хода выполнения работ.

3. Сроки и период выполнения.

ГАРАНТИРОВАННОЕ ПОЛУЧЕНИЕ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ – 15 кВт

Электросетевая организация обязана удовлетворить заявку, вернее выполнить Федеральный закон «О технологическом присоединении или выделении дополнительной электрической мощности до 15кВт». Раньше энергетики легко и просто давали вежливый отказ, в связи с отсутствием свободных мощностей, и предлагали немного подождать до окончания строительства новых питающих центров в каком-нибудь 12-14 году. Плюс неспешный план реконструкции электрических сетей – ведь транспортировка энергии это действительно очень сложный процесс.

Как говорят в Одессе - «две большие разницы» между «получить электрическую энергию» и «присоединить электрическую энергию». И эта разница как минимум 00-два нуля, в самом бюджетном случае.

Интересно?! Вот расклад.

«Получение электрической мощности» - это непростая процедура оформления разрешительной документации от сетевой организации и физическая реализация проекта. И начинается… деньги, время, ноги, люди-чинуши, а они тоже есть хотят, да ещё особо никуда не торопятся.

Для дальнейшего понимания темы необходим Чатлано-Пацакский словарик – вот он:

«Технические Условия на Технологическое присоединения к электрическим сетям» - основной документ, далее по тексту ТУ на мощность. Этот документ предписывает разработать проект наружных и внутренних сетей электроустановки, согласовать с сетевой (ОАО «МОЭсК»), сбытовой (ОАО «Мосэнергосбыт») и надзирающими (ФГУ «Ростехнадзор»), контролирующими (ФГУ «Геотрест») и другими заинтересованными организациями (которых найдется немало), выполнить строительно-монтажные и пуско-наладочные работы по транспортировке электрической энергии в точку подключения, получение Допуска на включение от этих организаций. И наконец передача на баланс и в эксплуатацию электролинии КЛ (ВЛ) сетевой или иной организации.

«Сетевая организация» - организация занимающаяся транспортировкой электрической энергии.

«Точка подключения» - электроустановка (вводно-распредилительное устройство) потребителя (здание, помещение, дом, квартира), к которой подходит питающая линия (кабельный или воздушный электрический ввод).

«Точка присоединения» - трансформаторная подстанция (ТП, РТП), генератор или электросети (НН, СН, ВН), к которой(ым) подключается (присоединяется) кабельная линия потребителя.

«Величина напряжения»- низкое напряжение (НН) -220/380 Вольт; среднее напряжение (СН) – 6/10 кВ; высокое напряжение свыше 10 кВ. «Условия транспортировки энергии» - это сложность прокладки кабельной или воздушной линии и возможные препятствия на пути линии электропередачи, такие как запретная зона, дорога, чужое владение, река, и тому подобное. Иногда кабельная трасса вообще не может быть реализована (смонтирована) в силу непреодолимых обстоятельств, и таких много.

«Разрешение на мощность» - документ официального пользования электрической энергией.
В целом, ТУ на мощность с точки зрения профессиональных энергетиков как три дороги перед богатырём: простые, обремененные и невыполнимые. И Вы к этому мнению скоро присоединитесь.

Размер платы за реализацию (выполнение) ТУ можно определить разницей между «точкой подключения» и «точкой присоединения», и величиной предложенного напряжения низкое (НН), среднее (СН), высокое (ВН), а так же условия транспортировки электрической энергии (простые, сложные, очень сложные).

Простые ТУ на технологическое присоединение к электрической сети - это задание, в котором минимальный набор проектных и монтажных работ. Например: проект кабельной линии 220/380 В, проект внутренних сетей электроустановки, стандартные согласования, минимальная трасса кабельной линии 0.4 кВ, отсутствие дополнительных согласований со смежниками и владельцами территорий пересекаемых трассой, отсутствие трудно пересекаемых препятствий, лояльное отношение сетевой организации к самостоятельной реализации (выполнения) ТУ, возможность самостоятельно эксплуатировать ТП и КЛ(ВЛ).

Обремененные ТУ на технологическое присоединение к электрической сети - это задание, в котором максимальный набор проектных и монтажных работ. Например: проект кабельной линии 6/10 кВ, проект внутренних сетей электроустановки, расширенный круг инстанций для согласования, максимальная трасса кабельной линии 0.4 кВ (300метров) или 6/10ВЛ (несколько километров), наличие тяжелых дополнительных согласований со смежниками и владельцами

Проект электроснабжения дома и квартиры.

При обустройстве квартиры в недавно построенном доме, или при капитальном ремонте старой, может возникнуть ситуация, когда выделенной электрической мощности не хватит для установки дополнительного электрооборудования.

При превышении выделенной после постройки электрической мощности, автоматический выключатель, установленный в щитовой подъезда, просто отключит электричество в Вашей квартире.

Для того, что бы этого не случилось необходимо увеличить величину выделенной электрической мощности, и для этого нужно сделать и согласовать проект электрики.

По вашему техническому заданию в виде эскиза (в свободной форме) я рассчитаю электроснабжение и сделаю электропроект, согласую его в МосЭнергоНадзоре.

Для согласования требуется:
Документация для проектирования электроснабжения квартир московского региона:

• Акт по разграничению балансовой принадлежности и эксплуатационной ответственности электроустановок и сооружений напряжением до 1000В. (выдаёт эксплуатирующая организация)
• Технические условия (выдаёт эксплуатирующая организация)
• Однолинейная расчётная схема ВРУ жилого дома.
• Технологическое задание на проектирование (утверждает заказчик).

Документация для проектирование жилых и общественных зданий московского региона:

• Техническое условия от электроснабжающей организации.
• Технические условия от ЭНЕРГОСБЫТа.
• Технологическое задание на проектирование. (утверждает заказчик).

Проектирование электроснабжения

Разработка проекта электроснабжения - это важная часть ремонта или строительства. От качества выполнения проекта зависит нормальное функционирование производства, тепло в доме или в квартире, освещение, комфорт и многое другое. Этот проект включает в себя разнообразную информацию о будущем объекте; важно, чтобы все расчеты, выполняемые в ходе проектирования электроснабжения, оказались верны и могли быть с успехом применены на практике.

При составлении проекта электроснабжения проводятся следующие работы:

1. начальный анализ конфигурации электросетей на объекте;
2. оценка резервных схем электроснабжения;
3. составление схемы подключения к центральным электрическим сетям;
4. разработка проектного обоснования;
5. разработка бизнес-плана.

Согласование проекта электроснабжения

Электроснабжение и согласовательные процедуры выполняются в местных энергоснабжающих и надзорных организациях. Их выполнение является обязательным условием; в целом согласование проекта электроснабжения представляет собой весьма трудоемкий процесс.

Согласование может быть выполнено силами самого заказчика; для этого необходимо обладать определенными познаниями в области проектирования электроснабжения.

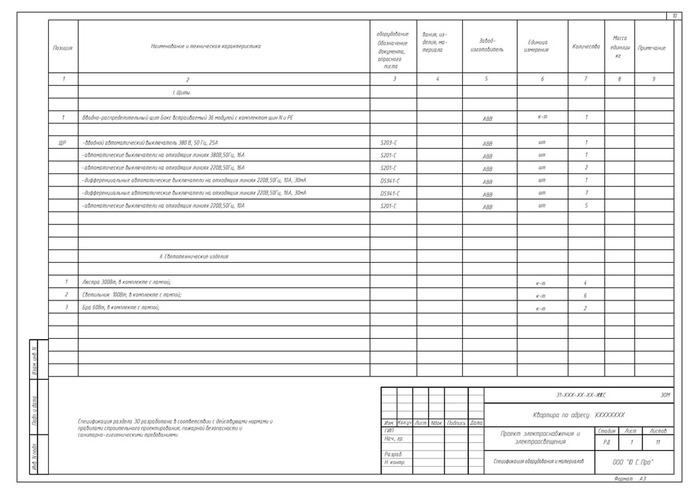

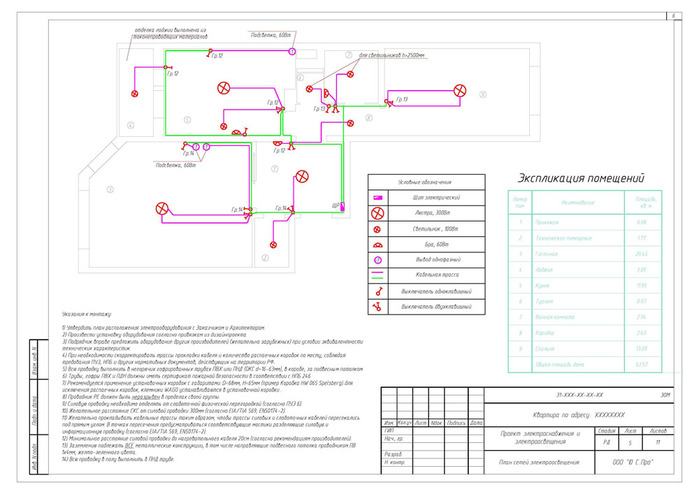

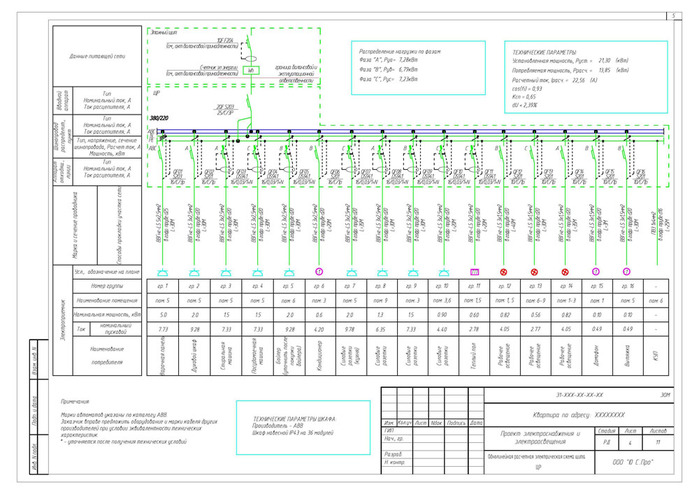

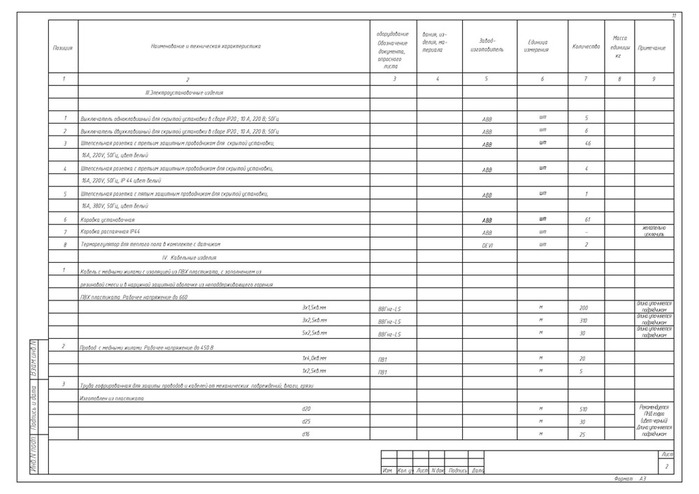

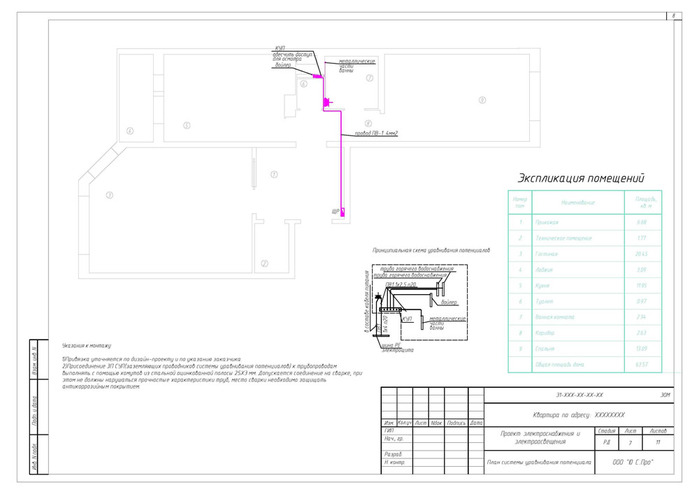

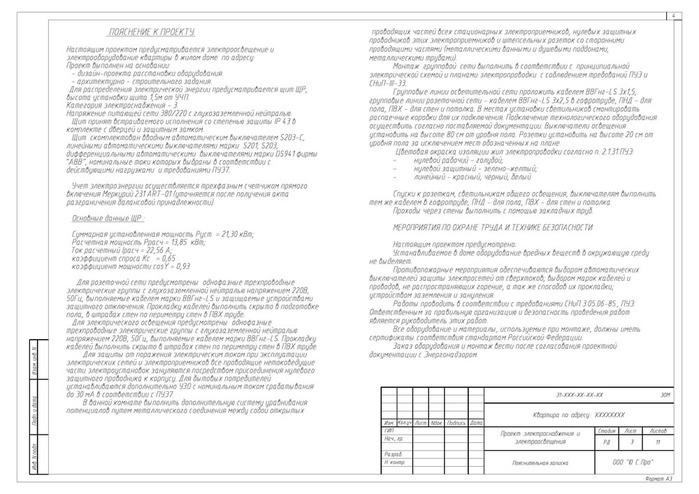

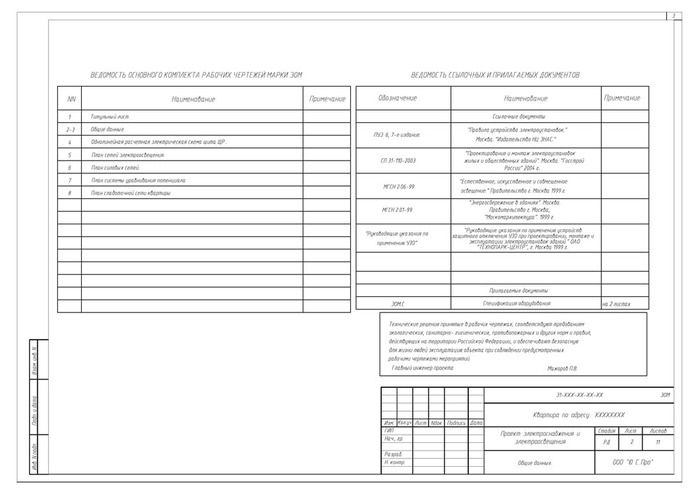

Ознакомительные чертежи (электропроект)

[700x494]

[700x494]

[700x494]

[700x494]

[700x494]

[700x494]

[700x494]

БЮДЖЕТ И ФИНАНСЫ ФСК.

http://www.fsk-ees.ru/investments/the_three_year_investment_program/

-1-

Договор электроснабжения (Мосэнергосбыт).

Данный Договор заключается после выполнения электропроекта! В соответствии с требованиями Технадзора и Энергосбыта в части средств учета. (для квартир достаточно Акта разграничения, в котором указан этажный счетчик). Сканы данного Договора направлю при индивидуальном обращении.

-2-

ПРИМЕР ДОГОВОРА НА ПРОЕКТИРОВАНИЕ,СОГЛАСОВАНИЕ И ПРОВЕДЕНИЯ ИСПЫТАНИЙ.

Договор подряда №______

           г. Москва                                                                                                  «_____»_____________2012г.

      ООО  “Энергия”, в лице Ген.директора, действующего на основании Устава, именуемое в дальнейшем «Подрядчик» и  ООО « Федерация»

___ _____________, тел. _______________________,  именуемый(ая) в дальнейшем «Заказчик», заключили настоящий Договор о нижеследующем:

1.    Предмет договора

1.1  Подрядчик обязуется произвести в принадлежащем Заказчику помещении (дом, квартира, комната, офис - нужное подчеркнуть), находящемся по адресу:

_                                                                                        ___________________________  работы по:

а) Проектированию электроустановки на основании дизайн проекта с соблюдением правил СНИП и ПУЭ, с соблюдением действующих технических условий на ремонт жилых помещений.

б) Согласованию Проекта в ГУП ДЕЗ, до получения разрешения на монтажные работы (штамп ГУП ДЕЗ  на однолинейной схеме Проекта).

в) Приемо-сдаточные испытания (замеры сопротивления изоляции), выдать Заказчику «Технический отчет»освидетельствованной Электролаборатории.

1.2  Заказчик обязуется

а) создать Подрядчику необходимые условия для выполнения работ (предоставить к моменту заключения договора дизайн проект, с указанием мест расположения электрооборудования (розетки, выключатели, кондиционеры и т.д.), техническую документацию необходимую для составления, согласования проекта и сдачи электроустановки в Ростехнадзор);

б)если в течении 5-ти рабочих дней после готовности эл.проекта Заказчик не сообщает о необходимости внесения изменений, то эл.проект подлежит согласованию в ГУП ДЕЗ ;

в) выполнить работы по электромонтажу объекта с соблюдением действующих правил, с использованием ГОСТ и СНИП. Электроустановка должна соответствовать Электропроекту.

г) создать Подрядчику необходимые условия для выполнения работ (в назначенный срок предоставить доступ к объекту).

Внесение изменений в несогласованный и согласованный проекты  оплачивается отдельно, согласно прайс-листу. Повторный выезд электролаборатории в следствии нарушения выполнения пункта 1.2 п/п в-  оплачивается   отдельно .

2.

Перечень электропотребителей с указанием средней мощности:

* - для санузла
** - для кухни
*** - бытовой насос

Перечень документов, необходимых для предоставления инспектору Ростехнадзора:
