Доработкой кинопроекторов больше не занимаюсь.
Кинопленку 8 и 16 мм оцифровываю по прежнему.
Оборудование 8мм - доработанный кинопроектор Русь, 16 мм - доработанный кинопроектор Радуга. Съемка из объектива в объектив на пониженной скорости со снятым обтюратором, с последующей обработкой программным фильтром GetDubs. Штатная лампа заменена на светодиодное освещение.
Расценки
120 руб./минута, минимум 1200 руб. - 8мм (свыше 10 минут - по 100 руб. за минуту)
150 руб./минута, минимум 1500 руб. - 16мм
Возможна работа с иногородними, пересылка материала почтой за счет клиента.

контакты по почте dvdrecord@mail.ru

Все течет и меняется. Сайт http://кинопроекторы8мм.рф/ я закрыл. Основное направление работы поменялось за эти годы и хостинг стал невыгоден. Оцифровкой кинопленки продолжаю заниматься, проекторы эпизодически дорабатываю. На данный момент есть на продажу доработанная Русь. Цена практически не изменилась за 7 лет. К оплате 13500 руб. + стоимость отправки почтой из расчета веса  4,3-4,4 кг. (600-700 руб. в зависимости от расстояния). пишите dvdrecord@mail.ru

Обновленная ссылка на файл с документацией и фото (710 MB) , залил на яндекс-облако  https://yadi.sk/d/488YJWjRwPXwD

На основе материала этой странички создал сайт http://кинопроекторы8мм.рф/ Вся свежая информация по наличию доработанных проекторов там.

Также могу оцифровать Вашу кинопленку 8мм и 16мм. 60 руб./минута, минимум 600 руб. + 300 руб. - пересылка ленты и готового материала почтой обратно. Помимо готового DVD (вырезка брака, наложение музыки) могу выдать и dv avi файлы для самостоятельной обработки видео. Образец оцифровки можно скачать по ссылке на магнитный торрент (приведена ниже) - оцифровал на Eumig Mark 610D фабричную ленту с фильмом "Аборигены Антарктиды".

magnet:?xt=urn:btih:E95DEAEBB78BD6FF9FB42D717B4977FA9F3519BE&dn=%d0%90%d0%b1%d0%be%d1%80%d0%b8%d0%b3%d0%b5%d0%bd%d1%8b%20%d0%90%d0%bd%d1%82%d0%b0%d1%80%d0%ba%d1%82%d0%b8%d0%b4%d1%8b&tr=udp%3a//tracker.openbittorrent.com%3a80/announce

Также можно скачать диск с технической документацией (ПО, отладочные видеоролики, инструкции пользователя на кинопроекторы Русь, Радуга-2, Bolex и Eumig, фото их доработки). Вся эта информация входит в комплект поставки при покупке кинопроектора.

Ссылки на скачивание с бесплатного файлообменника (разбил на два архива)

http://rusfolder.com/40704633

https://yadi.sk/d/mK3LALACmYZtn

Коллекция фильмокопий 8мм и 16мм на продажу, каталог и фото можете скачать по ссылке https://yadi.sk/d/Z2GcdRrTsuaV3

Также на продаже (подробней смотрите на сайте http://кинопроекторы8мм.рф/ )

Русь - проектор доработан, обкатан. Стоимость с отправкой 13000 руб.

Радуга 16мм - проектор доработан, обкатан. Стоимость 16000 руб.

Пишите dvdrecord@mail.ru
Заранее извиняюсь, но комментарии я просматриваю редко. По техническим моментам пообщаться можно на форуме http://forum.ixbt.com/topic.cgi?id=29:33640-19#l По вопросам покупки обращайтесь по е-майл.

Наличие доработанных кинопроекторов смотрите на моем новом сайте. http://кинопроекторы8мм.рф/

Варианты оплаты:

1. Перевод на пластиковую карточку сбербанка.
 2. Перевод через систему блиц-сбербанк - в любом отделении сбербанка
 3. Перевод через систему МИГОМ - ближайшее отделение можно найти на их сайте http://www.migom.com/


[700x465] [700x465] [700x579] [700x521] [700x442] [700x648] [700x465]



[700x507]







Вашему вниманию предлагается улучшенная модификация кинопроектора Русь.

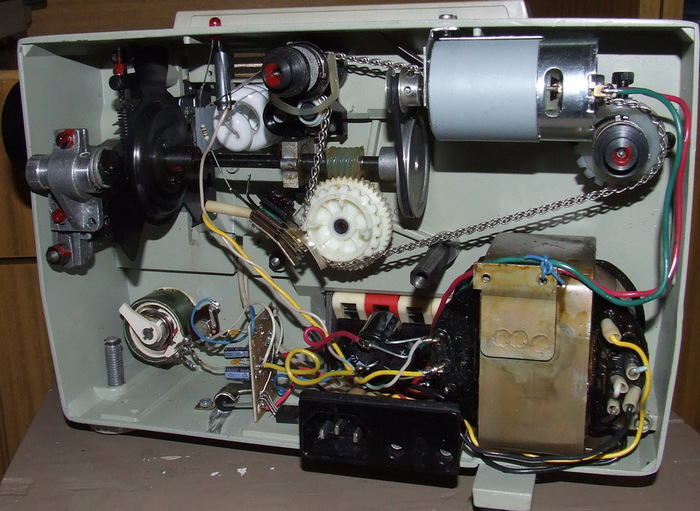

По результатам эксплуатации доработанных кинопроекторов Русь выявился самый ненадежный узел - это штатный электродвигатель. Вместо него установлен новый электродвигатель постоянного тока, применяемый в шуруповертах.
Гелиос-44 также оставляет желать лучшего, применение объектива 16КП-1,2/50 позволяет улучшить качество оцифровки. Он дает более ровную фокусировку по всей площади кадра, повышенную четкость и светопропускание.
Стоимость модифицированной Руси с учетом расходов по пересылке почтой в пределах РФ - 10000 руб. Вы получите:
1. Доработанный кинопроектор (проходит техобслуживание, заменен электродвигатель, объектив 16КП-1,2/50, одна энергосберегающая лампа, сетевой шнур, сменные зубчатые ролики (на пленку N8 и S8), запасной пассик.
2. Диск с ПО.

Я поставил на раздачу через торренты папку этого диска. Там кроме ПО есть много фотографий, образцы видео для отладки, другая полезная информация. Выкладываю магнитный торрент-файл. Нужно его скопировать в свой торрент-клиент (у м-торрента, начиная с версии 2.0 "файл - добавить торрент из URL...". Просьба - по возможности поддержать раздачу после скачивания.

magnet:?xt=urn:btih:900067844954B43D722263A11C87DC4D43834D09&dn=%d0%9a%d0%b8%d0%bd%d0%be%d0%bf%d1%80%d0%be%d0%b5%d0%ba%d1%82%d0%be%d1%80%20%d0%a0%d1%83%d1%81%d1%8c%20%d0%b4%d0%bb%d1%8f%20%d0%bf%d0%be%d1%81%d1%82%d0%b0%d0%b2%d0%ba%d0%b8&tr=udp%3a//tracker.openbittorrent.com%3a80/announce

Варианты оплаты:
Предоплата 100% переводом через систему МИГОМ http://www.migom.com/ или Блиц-Сбербанк. Отправка проектора почтой.


Меня часто спрашивают, сколько будет стоить доработать уже имеющийся кинопроектор. Отвечаю - 7000 руб. Отправка аппарата до меня за Ваш счет, естественно. После доработки - предоплата 100%, отправка назад за мой счет. Не шлите убитые по механике и нерабочие кинопроекторы. Хоть при доработке и заменяется часть узлов, но грейферный механизм и фильмовой канал не меняются, а там есть чему изнашиваться после нескольких сот часов работы.
Дорабатываю до варианта с новым двигателем, устанавливается планка, позволяющая изменять расстояние между шкивами, объектив 16КП. Даю запасной пассик и энергосберегающую лампу.
[700x516]
Сначала в модификации с заменой двигателя использовался старый редуктор с промежуточным шкивом. Для регулировки оборотов двигателя в этом случае достаточно стандартной схемы регулятора напряжения.
[700x412]
Вариант без промежуточного шкива. Наиболее удачный, на мой взгляд. Сейчас делаю именно так. Для регулировки оборотов требуется схема с ШИМ. На фото экземпляр с оставленными лопастями обтюратора.
[700x511]

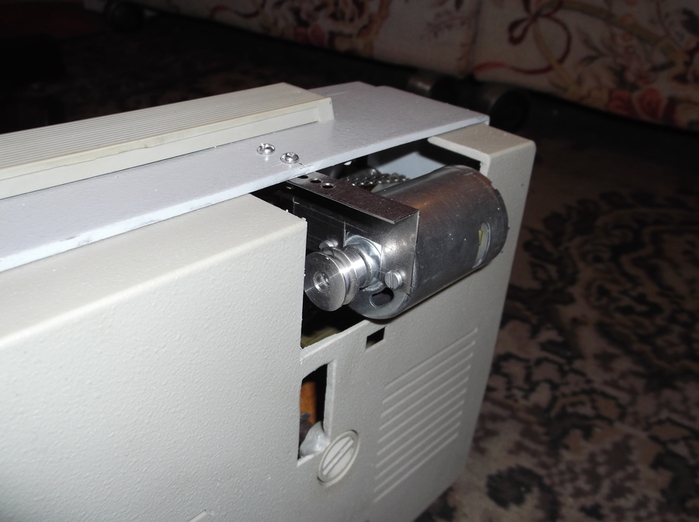

Последняя (март 2012 г.) модификация - крепление двигателя на планку с возможностью изменять расстояние между шкивами, тем самым можно настроить редуктор на работу с пассиками разного диаметра. Например, можно поставить стандартный пассик - "кольцо уплотнительное трамблера ВАЗ-2108", продается в любом автомагазине за 10-20 руб.

[700x522]

Для оцифровки 16мм кинопленки кинопроектор Радуга-2 дорабатывается под захват из объектива в объектив на пониженной скорости со снятым обтюратором, с последующей обработкой программным фильтром GetDubs. Есть возможность реверса направления движения ленты, очень удобно при оцифровке - изначально проектор этого режима не имеет. Звуковая часть полностью демонтируется - на любительских 16мм киносъемках ее практически не было.

Стоимость с учетом доставки по России - 15000 руб.
Пишите dvdrecord@mail.ru
[500x393]

Кинопроектор 8мм Русь
Кинопроектор Русь дорабатывается под захват из объектива в объектив на пониженной скорости со снятым обтюратором, с последующей обработкой программным фильтром GetDubs.
Данный метод подробно описан на сайте http://forum.ixbt.com/topic.cgi?id=29:16088

При этом выполняется следующий объем работ:
1. Проводится полная профилактика с разборкой, удалением старой смазки и наложением новой. Данная процедура крайне необходима для дальнейшей безотказной работы кинопроектора. В дальнейшем требуется периодически смазывать проектор согласно ТО.

[699x509]
2. Для стабильной работы на пониженной до 6-7 кадров/сек скорости на двигатель ставится дополнительный редуктор. Применение редуктора позволяет добиться стабильной скорости даже на 2-3 к/сек.
3. Лопасти обтюратора обрезаются.
4. Вместо штатного объектива устанавливается фотообъектив Гелиос-44.
5. Вместо штатной галогенной лампы ставится энергосберегающая лампа.
6. Ставится светодиод-индикатор для контроля скорости.
7. Производится регулировка механики кинопроектора.

Возможна отдельная поставка комплектующих для кинопроектора Русь:
1. Сменные зубчатые ролики на ленту S8 и N8. По 300 руб за ролик.
2. Запасной комплект пассиков на редуктор. 200 руб за пару.
3. Объектив Гелиос-44. 300 руб.
4. Дополнительная энергосберегающая лампа. 100 руб.
5. Пустые 18 см катушки. По 100 руб. Меньших размеров – по 50 руб.
6. Катушка с отснятой лентой (может кому для экспериментов понадобится или на ракорды пустить) – 200 руб.
7. Штатный электродвигатель, в эксплуатации не был - 500 руб.
Также в наличии есть штатные пассики для кинопроектора Русь - 200 руб. за шт., штатные галогенные лампы - 100 руб. за шт, штатные объективы ОП-1,8 F-18 (без трансфокатора) - 100 руб. за шт. и ПФ-6А F=18-30 (с трансфокатором) - 200 руб. за шт.
Стоимость пересылки по РФ 300 руб. Предоплата 100%.

Варианты оплаты:
1.Предоплата 100% переводом через систему МИГОМ http://www.migom.com/ или Блиц-Сбербанк. Отправка проектора почтой.

Возможна поставка в бывшие республики СССР и другие страны. По опыту работы с Белорусью и Украиной - пересылка получается дороже и хлопотней. На 1000 руб.
При наличии доработанного и прошедшего обкатку на реальной оцифровке кинопленки проектора отправка будет через 1-2-3 дня после получения предоплаты.


Для заказа пишитеdvdrecord@mail.ru



[700x525]

Для правильной транспортировки пленки через фильмовой канал грейферный механизм должен быть отрегулирован.
Для проверки необходимо установить кадровое окно в положение S8, без пленки, подключать проектор к сети тоже не нужно. Снять объектив, затем, крутя рукоятку смены кадров (поз.1 фото 5) убедиться, что ход зуба грейфера происходит примерно по оси окна - фото1.
При необходимости отрегулировать положение зуба можно следующим образом - ослабить винт (поз.1 фото 2) крепления барабана грейфера и чуть-чуть покрутить сам барабан (поз.2 фото2), наблюдая за смещением зуба относительно оси. Нужное положение барабана отметьте фломастером.
Для проверки глубины захода зуба посмотрите на его ход с ракурса, как на фото3. При правильной регулировке зуб должен выходить примерно на 1,2мм. Выставляем на глазок, для контроля - толщина пластины 1,0мм. Регулировка осуществляется незначительным сдвигом барабана вдоль своей оси (поз.3 фото2). Убедитесь, что предыдущая регулировка не сбилась. После этого затяните винт (поз.1 фото 2).
Сдвиг всего грейферного механизма осуществляется колесом маховичка установки кадра в рамку - (поз.2 фото 5) . Им добиваемся, чтобы при просмотре в окне был виден кадр полностью. Если диапазона регулировки не хватает - подстройте, ослабив контргайку, показана стрелкой на фото 4.
[667x500]
[667x500]
[667x500]
[249x401]
[400x300]

Для правильной транспортировки кинопленки в фильмовом канале помимо регулировки грейферного механизма важную роль играет изношенность гибкой пластины с двумя ушками, давящими на торец пленки. На верхнем фото видна пластина - она закреплена двумя винтами, на третьем фото видно верхнее ушко,причем видна выработка материала в виде канавки. Если торец кинопленки будет волнистым, то она будет выскакивать из этой канавки, в этот момент и возможны сбои транспортировки. Тут все зависит и от глубины канавки и от степени коробленности ленты. Также проверьте симметричность загиба ушек, мне попадался аппарат, у которого нижнее ушко было загнуто слабее , это давало небольшой перекос ленты в канале - некоторые ленты транспортировались без сбоев, но на некоторых S8 лентах они
были. После подгиба ушка все пришло в норму.
При определенной наработке возможно понадобится замена пластины на новую с проектора-донора или ее ремонт. Вариант восстановления - использовать накладки из кусочков бритвенных лезвий. Материал тонкий, твердый, гибкий. Припаять с флюсом.

Кинопроектор Русь содержит механические узлы, нуждающиеся в периодической смазке. Идеально подходит импортное силиконовое масло, но можно и обычным машинным. Места смазки, количество, периодичность указаны на фото.
[600x494]
[600x450]
[600x450]
[600x450]
[600x450]
[600x450]
[600x450]
[600x450]
[600x450]

Смотреть это видео

Получено после обработки исходного кино фильтром GetDups. Полный файл 9,15Мб можно скачать по ссылке
http://www.findfiles.ru/?dl=8608

Оба отладочных ролика входят в комплект диска с документацией. Его можно скачать через торрент-клиент. Выкладываю магнитный торрент-файл. Нужно его скопировать в свой торрент-клиент (у м-торрента, начиная с версии 2.0 "файл - добавить торрент из URL...".

magnet:?xt=urn:btih:900067844954B43D722263A11C87DC4D43834D09&dn=%d0%9a%d0%b8%d0%bd%d0%be%d0%bf%d1%80%d0%be%d0%b5%d0%ba%d1%82%d0%be%d1%80%20%d0%a0%d1%83%d1%81%d1%8c%20%d0%b4%d0%bb%d1%8f%20%d0%bf%d0%be%d1%81%d1%82%d0%b0%d0%b2%d0%ba%d0%b8&tr=udp%3a//tracker.openbittorrent.com%3a80/announce

Смотреть это видео

Данный видеоролик AVI MPEG4 можно использовать для отладки ПО по оцифровке кинопленки с помощью фильтра GetDups. Размер файла 10 МБ. Съемка велась в реверсном режиме, лента 8мм - 16 к/сек.
Ролик можно скачать по ссылке
http://www.findfiles.ru/?dl=8606
При сохранении просчитанного видео из этого образца использовал компрессию DivXCodec 4.12 (DVX4), в результате получилось конечное видео - его можно скачать по приведенной выше ссылке.

При первичной модернизации проектора была заменена оптика и источник света. Второй этап - удаление лопастей обтюратора. Лопасти обтюратора (их три) перекрывают фильмовой канал в момент смены кадра. Глаз человека этот момент не успевает увидеть, но автоматика видеокамеры реагирует. На полученном видео видно мерцание яркости - в момент перекрытия канала лопастью обтюратора резко возрастает экспозиция - "зрачок" расширяется. Лопасть ушла - экспозиция резко уменьшается.
Можно немного "обмануть" автоматику, увеличив скорость проекции до 20-25 кадров в секунду, а потом при монтаже замедлить скорость. Но движение ленты в фильмовом канале при повышенной скорости нестабильно, техническое состояние пленки должно быть отменным, а результат все равно не идеален.
Удаляем лопасти обтюратора - обрезаем их ножницами. Можно конечно частично разобрать проектор и снять весь обтюратор, но так проще. Правда дороги назад, к простой пересъемке уже нет.
[700x525]
Пересъемка без обтюратора должна вестись на пониженной скорости. Критический максимум - 8 к/сек, оптимально - 5-7 к/сек. Проектор в хорошем техническом состоянии способен поддерживать такую скорость, правда не очень стабильно.
Для контроля скорости я использую светодиод, подключенный через резистор 680Ом - 1,5кОм и контактную группу синхронизатора к обмотке 2-3 Тр1.
[699x582]
Контактная группа - поз.29. Колесо синхронизатора - поз.1
Полный оборот колеса синхронизатора соответствует 16 кадрам. Если убрать два выступа (показаны стрелками на поз.1), то каждый импульс светодиода будет соответствовать 8 кадрам. Предельная скорость в 8к/сек соответствует 1 импульсу в секунду. Светодиод крепится на клей через отверстие в районе ручки.
[699x543]

[700x525]
Для того, чтобы проектор работал стабильно долго на пониженной скорости я устанавливаю понижающий редуктор.
[700x525]
[700x525]
[700x525]
[700x525]
Соотношение диаметров шкивов определяет коэффициент передачи. При соотношении 1 к 3 минимальная скорость составляет около 4 к/сек., максимальная около 13 к/сек. Скорость держится стабильно сколь угодно долго. Пассики взяты не от проектора, одинаковые, круглые, диаметр не критичен - все определяется длиной плеча редуктора. К корпусу проектора планка с редуктором крепится через "уголок". Крепление планки к уголку сделано не жестко - получилась дополнительная ось вращения. Благодаря этому происходит самонастройка редуктора по натяжению пассиков.
При съемке без обтюратора на пониженной скорости получаем некую последовательность кадров, содержащую избыточные кадры, которые удаляются (фильтруются) программно. Используется фильтр GetDups, разработали его Александр Балахнин 'Fizick' и Сергей Гавриш 'Turyst04'. http://avisynth.org.ru/getdups/getdups-rus.html
Фильтр работает как плагин к Avisynth 2.5 http://avisynth.org.ru/links.html
Avisynth работает совместно с VirtualDub.
Методика подробно описана здесь http://www.ixbt.com/divideo/8mm.shtml
На первый взгляд сложно, но все делается элементарно. Возникнут трудности при установке/отладке - попросите знакомого-программиста помочь. Я сделал именно так. Человек в течении получаса разобрался, установил ПО, проверил, показал, как работать.

Рекомедую почитать по оцифровке 8мм кинопленки
http://www.ixbt.com/divideo/8mm.shtml
http://forum.ixbt.com/topic.cgi?id=29:16088
[583x699]

Скачать файл с ТО (техническое описание) на кинопроектор Русь можно по ссылке http://www.findfiles.ru/?dl=200
Весьма полезный и подробный документ.
[543x698]

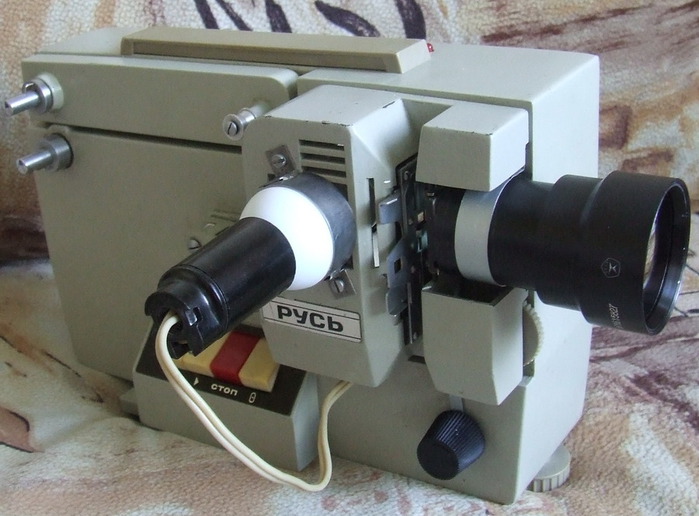

Доработка кинопроектора "Русь" под пересъемку из объектива в объектив.
Преимущества пересъемки из объектива кинопроектора в объектив видеокамеры:
1. Отсутствии геометрических искажений, вызываемых неизбежной несоосностью системы видеокамера-проектор,
2. Возможность работать в любое время суток,
3. Отсутствие нагрева.
Доработка заключается в следующем:
1.Демонтируем штатный узел галогенной лампы и теплозащитную заслонку. Они крепятся 4-мя винтами, показаны стрелками. Провод 12В к лампе обрезаем, концы изолируем. См.фото 1
2. В крышке кожуха лампы выпиливаем квадратное отверстие под колбу энергосберегающей лампы. Размер отверстия д.б. таким, чтобы цоколь лампы в него не проходил, тем самым ограничивая расстояние от колбы лампы до оси обтюратора. См.фото 2
3. Расширяем отверстие в крышке до 30 мм - не должно мешать регулировке фокусировки объектива Гелиос-44. Также возможно придется подпилить корпус проектора. Завод выпускал несколько модификаций корпуса, если у Вас проектор с объективом ПФ-6А,то ничего пилить не придется. См.фото 3
4. Изготавливаем хомут на цоколь лампы - можно из луженой жести. Крепим его к кожуху. Простейший вариант - без хомута.
5. Тип лампы, ее размеры могут быть разными. Я использую лампу Feron, 9W, 4000K. Пробуйте другие, мощность свыше 11W не нужна. См. фото 4
6. Изготавливаем пластину под объектив Гелиос-44 с резьбовым кольцом. Кольцо и сам объектив я беру от фотоаппарата Зенит - покупается за 200-300 руб. Материал пластины - стеклотекстолит 1,5-2,0 мм, кольцо вклеивается моментальным этилцианоакриловым клеем "Контакт", винты не нужны. К корпусу проектора пластина крепится саморезами с большой шляпкой, чтобы была возможность регулировки соосности системы "кадровое окно-объектив".Достаточная точность 1-2мм. См. фото 5
7. Между лампой и кинопленкой устанавливаем светорассеивающий фильтр - молочно-белое оргстекло. В простейшем варианте - листок белой бумаги. См. фото 6.
8. Камера ставится на штативе практически вплотную объектив к объективу (1-2 см), очень точной соосности объективов не требуется, критерий - отсутствие виньетирования кадра. Тип камеры не критичен. Можно писать на ленту, я в последнее время сразу в компьютер загоняю по 1394. См. фото 7
Про экран, съемку в темноте, нагрев проектора можете теперь забыть.
Все фотографии можно посмотреть в соответствующем разделе моего дневника или по ссылке http://www.liveinternet.ru/photo/dvdrecord/

[700x525]
Но, если Вы хотите добиться максимального качества оцифровки, то необходимо доработать проектор дальше и использовать программные средства обработки изображения. Про дальнейшую доработку для съемки на пониженной скорости и применении программного фильтра GetDups расскажу чуть позже - готовлю материал по новому редуктору.

Фотографии dvdrecord :

Доработка кинопроектора Русь





[700x525]

[700x525]
[700x525]
[700x525]
[700x525]
Полезное приспособление - универсальный пресс для склейки кинопленки.
[402x500]
Достаточно редкая вещь - монтажный столик. Экзотика, для оцифровки абсолютно бесполезен.
[490x368]
Остальные фото монтажного столика можно посмотреть на моей старой страничке
http://photofile.ru/users/dvdrecord/2152315/

Хочу поделиться своими наработками по оцифровке любительской кинопленки.
