Равносторонний сваг.

Построение:
1) Проводим к сгибу ткани перпендикуляр, на котором откладываем 1/2 середины свага величину (1) - AA1 A1A2 = 7 - 10 см (на обработку) AA2 = 0,20 + 0,10 = 0,30 м

2) На сгибе откладываем величину (3) - глубину свага с k (2) AБ = 0,45 х 2 = 0,90 м

3) БВ = 1/2 величины (3) = 0,45 : 2 = 0,23 м

4) Из точки Б проводим перпендикуляр к сгибу

5) Из точки Б проводим дугу, равную величине нижнего провиса (4) - полученную измерением к перпендикуляру, проведенному из точки Б, ВГ = величина (4) + 5 см (на обработку),ВГ = 85 + 5 = 0,90 м

6) Соединяя точки А2 и Г, получаем величину (2) - плечо свага с k на глубину закладываемых складок.

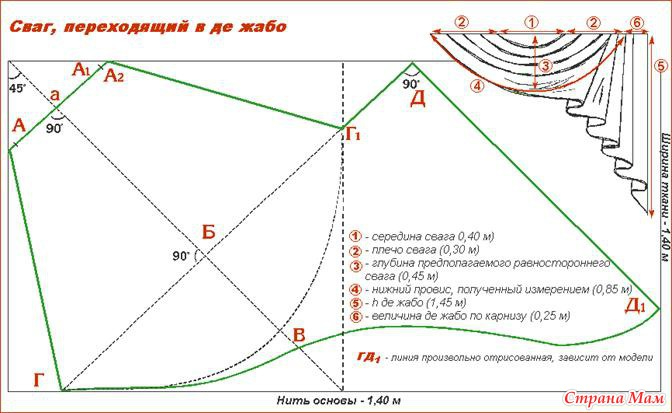

Сваг, переходящий в де жабо.

Построение:
1) Проводим к предполагаемому сгибу ткани (под углом 45°) перпендикуляр. На котором откладываем середину предполагаемого равностороннего свага величину (1) плюс припуски на обработку - 7 (10) см.
А3а = A - A1A2 = 7 - 10 см
А3А2 - середина свага = величина (1) + 14 (20) см (на обработку)
2) На предполагаемом сгибе откладываем глубину свага - величина (3) с коэффициентом (2) Б = величина (3) х k (2) 3) На предполагаемом сгибе из точки Б откладываем 1/2 глубины свага - величину (3) БВ =1/2 величину (3)
4) Из точки Б проводим перпендикуляр к сгибу по всей ширине ткани (1,40 м)
5) Из точки В проводим дугу, равную величине нижнего провиса (4), полученного измерением к проведенному перпендикуляру из точки Б. 6) Соединяя точки А3 и Г, а также А2 и Г1, получаем плечи свага с k сборки на глубину закладываемых складок
7) Г1Д - величина де жабо по карнизу с k сборки - на глубину закладываемых складок.
8) Из точки Д проводим перпендикуляр, l - 1,45 м (ширина ткани).
9) ДД1 - высота де жабо.
10) ГД1 - произвольная линия нижнего провиса свага, переходящего в де жабо(зависит от модели).

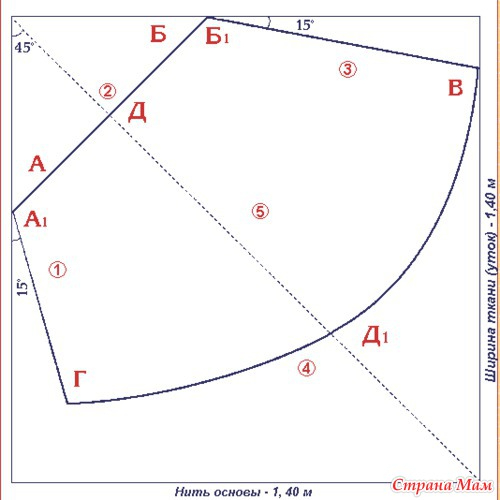

Асимметричный сваг (односторонний).

Построение:
1) Находим направление нити под углом 45°. Чертим предполагаемый сгиб.
2) Перпендикулярно сгибу чертим линию, на которой откладываем величину (2), равную середине свага, плюс припуски на обработку.
A1A = ББ1 = 7 -10 см А1Б1 - середина свага
3) Из точки А1 под углом 15 гр. проводим прямую, на которой откладываем величину левого свага (1) с к (5) + 8 см А1Г - левое плечо свага
4) Из точки Б1 также под углом 15°., проводим прямую, на которой откладываем величину правого плеча (3) с к (2,5).
5) На предполагаемом сгибе от перпендикуляра откладываем глубину свага (5) с к (2) ДД1 = величина (5) (глубина свага) х к (2)
6) Через точки В - Д1 - Г проводим дугу, равную величине нижнего провиса (4), полученного измерением, плюс 5-10 см на обработку
ГД1В = величина (4) + 5 (10) см - нижний провис свага.

Шторная терминология.
1. Ламбрекен (фр. lambrequin - "украшение") - задрапированная ткань над дверным или оконным проемом, закрывающая полностью или частично шторный карниз. Бывает мягкой и жесткой формы.
2. Бандо - жесткая, или каркасная, форма ламбрекена. Чаще используется плотный нетканый материал, имеющий 1 или 2 клеящиеся поверхности. Встречается термо-бандо (различной толщины) и самоклеящееся бандо.
3. Составляющие ламбрекена:
Сваг - декоративный элемент ламбрекена, полукруг, задрапированный вручную складками. Состоит из середины и двух плечей.
Плечо - это часть свага с драпированными складками, расположенными по линии карниза.
Глубина свага - величина, на которую элемент опускается от верхней линии карниза.
4. Сваг с вертикальным плечом - сваг, у которого складки закладываются перпендикулярно карнизу, т.е. опускаются вниз.
5. Асимметричный сваг - сваг с ассиметрично заложенными плечами. С одной стороны плечо собрано в одну точку (складку), с другой между складками имеется определенное расстояние.
6. Механический сваг - сваг-полукруг со складками, механически задрапированнными при помощи шторной ленты (монтажной тесьмы).
7. Перекид- элемент ламбрекена с верхним провисом - верхним отверстием. Первая и остальные складки крепятся по линии карниза на плече, а середина опускается, образуя дугу (отверстие).
8. Сваг, переходящий в де жабо (т.е. цельнокроеный) - элемент ламбрекена, полукруг, задрапированный складками плавно, цельнокроено переходящий в боковой элемент де жабо.
9. Де жабо (фр. de jabot) - боковой элемент ламбрекена, заложенный вертикальными складками, со скошенной линией низа.

10. Кокилье - декоративный элемент ламбрекена, заложенный вертикальными складками, сходящимися к середине.
11. Галстук - декоративный элемент ламбрекена шириной по карнизу, равный глубине одной складкки (8 - 10 см), т.к. складки закладываются одна за другой (по форме напоминает мужской галстук).
12. Колокольчик (раструб) - коническая одинарная складка.
13. Двойной колокольчик (трефолий)- двойная коническая складка.
14. Де жабо с цельнокроеным колокольчиком - боковой декоративный элемент в виде конической складки раструба, плавно (цельнокроено) переходящей в вертикальные складки де жабо.
15. Подхват - жесткая или мягкая (на синтепоне) дугообразная деталь для декорирования портьер (простые, сложные, косы, шнуры, кисти, цветы и т.д.).
16. Монтажная тесьма (шторная лента, "райбант" (нем.) - способ обработки верхнего среза портьер, гардин, ламбрекенов с определенным коэффициентом и рисунком.
17. Ламбрекен "Шарф" (т.е. цельнокроеный) - цельнокроеная полоса ткани (обработанная), закладывается вручную, т.е. драпируется, образуя сваги, перекиды, де жабо прямо на установленном карнизе.
18. Штора - оконная занавесь, раздвигаемая в стороны или поднимаемая вверх. Это широкое, обобщающее понятие.
19. Портьера (фр. portiere, производное от porte - "дверь") - плотная тяжелая занавесь для декорирования дверных проемов. Сегодня этот термин используют, называя дорогие плотные тяжелые (на подкладке) шторы.
20. Гардина - мягкий занавес из тонкой прозрачной ткани (тюль, вуаль, сетка, органза, кружево), закрывающей окно полностью или частично.
