У меня уже давно созревала эта статья, а тут как раз сегодня попросили описать процесс создания электрических схем в текстовом редакторе Word. Существует много программ для создания электрических схем, но они в основном платные и довольно-таки сложные. Поэтому будем искать другую альтернативу. Можно создать маленькие шаблончики рисунков отдельных элементов будущей схемы, и вставлять их потом в свой чертеж, но это очень долго и муторно. А главный минус, что эти шаблоны не будут соответствовать ГОСТу.

Есть другой вариант – скачатьплагин (макрос) для создания электрических схем, и уже с его помощью создавать схему.

Распакуйте архив в отдельную папочку.

[640x318]

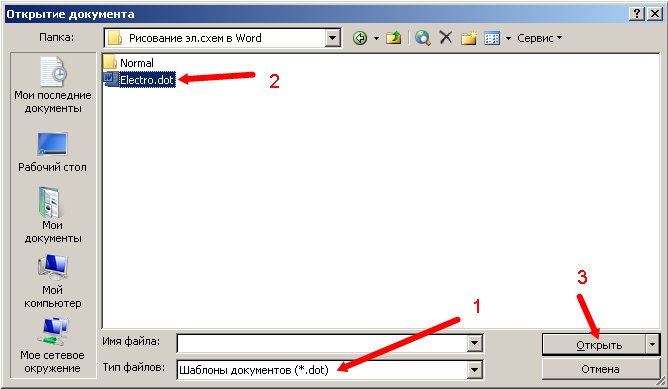

Откройте новый документ в Word. Перейдите в меню Файл – Открыть. В открывшемся окне Открытие документа установите Тип файлов – Шаблоны документов (*.dot), выберите файл Electro.dot, и нажмите кнопку Открыть.

[показать]

У вас появиться новая панель. Нас в данном случае будет больше интересовать выпадающий список Схема.

[640x225]

В Word2007/2010 панель будет выглядеть немного по-другому, но сама суть не измениться.

Если у вас не появилась такая панель, то войдите в меню Вид – Панели инструментов, и установите галочки на панель Стандартная NEWи Форматирование NEW.

[показать]

Сразу хочу предупредить, что есть одно неудобство. Файл сохраняется только при выходе из программы. Потому, что нужно настраивать макросы, а это уже другая тема.

В списке Схема имеются самые необходимые инструменты. Но для связки их, вам надо использовать инструменты обычной вордовской панели Рисование Автофигуры: Линии, Соединительные линии и т.п.

[показать]

Достоинства:
- нет необходимости устанавливать специальные программы;
- простота создания несложных электрических схем;
- бесплатное распространение описанного шаблона;
- возможность сохранения схемы в форматах pdf, html.
Недостатки:
- сложность создания электрических схем по ГОСТу;
- при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
- небольшой набор компонентов для рисования электрических схем.

Лучший вариант это скачать программу MicrosoftOfficeVisio. Чего в ней только нет! Можете и план квартиры создать и электрическую схему, и многое другое. А главное, что все это будет соответствовать ГОСТу.

[показать]

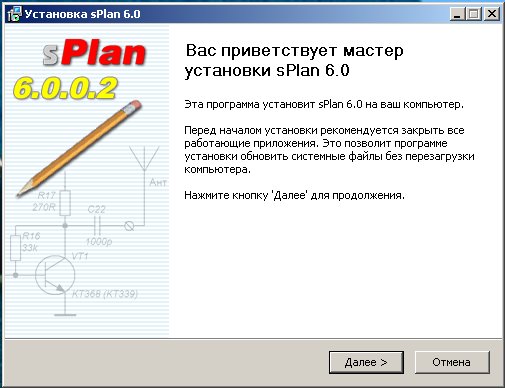

Очень хорошая программа для этих целей sPlan. Потом если необходимо можно вставить рисунок в Word.

[показать]

Удачи Вам!
