Как из монитора сделать телевизор

Старый незадействованный монитор после покупки нового выбрасывать совсем не обязательно. Его можно приспособить в качестве телевизора, докупив некоторые устройства. Но прежде чем понять, как сделать из монитора телевизор, необходимо разобраться в методах переделки. Их существует несколько: модернизация самого устройства или покупка TV-тюнера. Выбор зависит от наличия определенных навыков, а также финансовых возможностей.

Можно ли переделать монитор в телевизор

Необходимость использования монитора в качестве телевизора может возникать достаточно часто. Не всегда имеются свободные средства для покупки небольшого телевизора, например, для дачи, кухни или гаража, а мониторы зачастую остаются без надобности после покупки новых. В таком случае этот вариант будет хорошим решением.

Существует несколько вариантов переделки устройства:

● приобретение специальной платы и ее замена в самом мониторе;
● покупка TV-тюнера для внешнего подключения с разъемом, необходимым для данного монитора;
● покупка стандартного TV-тюнера и преобразователя для подключения устройства.

Наиболее простым вариантом является покупка TV-тюнера. Он представляет собой малогабаритное устройство для приема телевизионного сигнала. TV-тюнеры существуют давно, но сейчас стали особо популярны из-за начала цифрового телевещания.

Они бывают двух видов: компьютерные (или внутренние) и внешние. Первая категория уже давно потеряла свою актуальность из-за ограниченного набора функций. Вторая же удобна тем, что можно осуществить подключение без самого компьютера.

Подобное устройство помогает не только начать прием цифрового телевидения, обладающего более высоким качеством, но и осуществить подключение напрямую к монитору вместо телевизора.

TV-тюнер требует подключения антенны, как и обычный телевизор.

Что нужно знать

Основные параметры, которые необходимо учесть при подключении компьютерного монитора, - это воспроизведение звука и тип подключения видеосигнала.

На рынке какое-то время часто встречались мониторы со встроенными динамиками, но, к сожалению, это скорее исключение из правил, и большинство из них, особенно старого типа, подобной функцией не обладают. Проблема решается подключением компьютерных колонок или старой магнитолы при наличии соответствующего выхода.



Имеются TV-тюнеры со встроенным динамиком, хотя качество звука там и оставляет желать лучшего. Зато это быстрое решение, которое требует минимум проводов для подключения.

Видеосигнал

Практически все современные тюнеры, даже самые простые, оснащаются выходом HDMI. Они широко распространены в продаже и стоят минимально. Но, скорее всего, старый монитор не будет иметь HDMI входа.



Эта проблема решается: к стандартному тюнеру подключается преобразователь HDMI-VGA или HDMI-DVI кабель. Существуют и тюнеры со встроенными VGA и DVI разъемами.

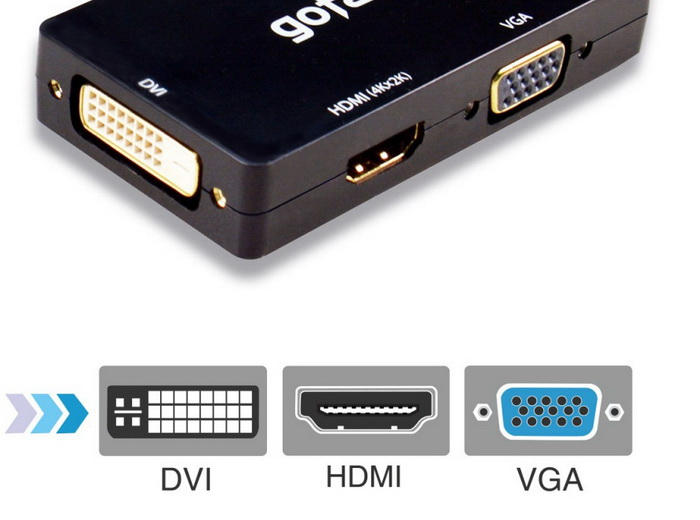

HDMI-VGA адаптер

Разъемы VGA и HDMI отличаются не только по форме, но и по принципу работы. VGA относятся к более старым интерфейсам, способным передавать только аналоговое изображение. HDMI — более современное решение. Он передает цифровое изображение и способен воспроизводить картинку в лучшем качестве, а также добавляет звук.

Переходник-конвертер должен позволять не только подключиться к необходимому разъему, но и обеспечить корректную передачу изображения и звука, что происходит не всегда. Иногда модели используемого оборудования могут быть несовместимыми и требовать дополнительных настроек и устройств.



На некоторых мониторах могут возникнуть проблемы с максимальным разрешением. HDMI поддерживает видео в формате HD, и если монитор не может его воспроизводить, устройство не будет работать корректным образом.

Существуют различные стандарты HDMI, и новый конвертер, особенно в том случае, если он достаточно дешевый, может их не поддерживать.

Еще одной проблемой является воспроизведение звука - это решается двумя путями:

● Подключение HDMI кабеля со встроенным разъемом для передачи звука.
● Покупка активного конвертера. Принцип его работы заключается в преобразовании аналогового сигнала в цифровой внутри устройства, но он требует дополнительного подключения питания через USB-разъем.

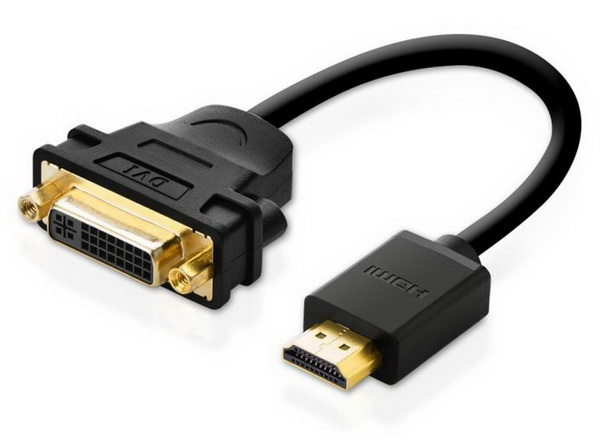

HDMI-DVI

В отличие от VGA, DVI это цифровой стандарт передачи данных, поэтому для его подключения HDMI-DVI не требуется контроллера, достаточно обычного кабеля. Но случается так, что и он не всегда корректно работает. Связано это с несколькими причинами.



Для начала необходимо узнать, есть ли у выхода DVI монитора поддержка HDCP (технология защиты контента от незаконного копирования). Другая причина, почему может не показывать монитор после подключения такого кабеля — низкое его качество, что нередко бывает с китайскими девайсами. О проблеме с кабелем свидетельствует и отсутствие звука при нормальной картинке.

Выбор TV-тюнера и подключение

При выборе устройства необходимо обратить внимание на набор портов. На сегодняшний день можно найти TV-тюнер со всеми видами разъемов - HDMI, VGA или DVI. Конструкция из монитора, тюнера и акустической системы собирается довольно легко:

● видеокабель подключается к соответствующим порталам на приставке и мониторе;
● к линейному выходу подключается акустическая установка;
● антенный кабель - в указанный разъем;
● и напоследок - питание ко всем устройствам.

На этом сборка заканчивается, далее просто настраиваются каналы по инструкции, приложенной к тюнеру. Теперь монитор уже представляет собой телевизор.

Но сначала необходимо определиться с выбором самого тюнера. Неплохими характеристиками обладают тайваньские, корейские и даже китайские устройства.

Avermedia TV Box 3

Тюнер тайваньского производства с высоким качеством изображения и наличием низкочастотными выходами. Внешний вид - яркий и необычный, оснащен пультом дистанционного управления, работающим через инфракрасный приемник. Часть входов и выходов размещена за откидывающейся крышкой, имеется подставка для вертикальной установки тюнера, в комплекте инструкция на русском языке.



Тюнер оснащен памятью на 181 канал, часами, таймером.

Среди разъемов стоит отметить:

● вход S-Video;
● вход и выход звука типа mini-jack;
● линейный вход звука (RCA);
● композитный вход (RCA);
● вход и выход видео (VGA 15-pin).

В комплекте имеется кабель для соединения с монитором, но он короткий и отдельные выходы не имеют экранов. Это приводит к тому, что при высоком качестве изображения картинка несколько искажается.

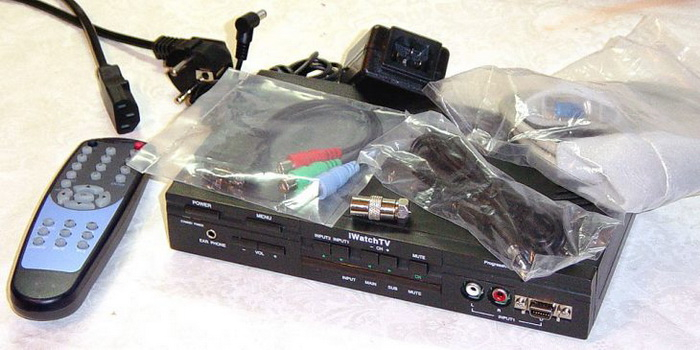

Yuan iwatchTV

Еще один тайваньский тюнер с более строгим внешним видом, но не меньшей функциональностью. Оснащен квазисенсорными кнопками и линейкой светодиодов для отображения состояния. В комплекте имеется достаточное количество различных шнуров, но сетевой адаптер коротковат.



Разъемы:

● VGA IN и VGA OUT (оба стандартные 15 pin мама);
● mini-jack Audio IN и Audio OUT;
● антенный вход RF INPUT
● INPUT2 (композитный, S-Video и пара для стереоаудио).

Китайские тюнеры

Не менее интересны на этом рынке и китайские устройства. Чаще всего это TV-тюнер с тем же разъемом VGA, дополнительно оснащенный возможностью подключения внешних и встроенных динамиков.



Устройства представляют собой уже готовый телевизор без монитора, который через обычный VGA без дополнительных настроек просто подключается и работает. Существует возможность подключения устройства к компьютеру, что позволяется использовать монитор по назначению или как телевизор при выключенном ПК.

Подобные устройства обладают невысокой стоимостью. А за счет малого размера легко транспортабельны - идеальный вариант для использования на даче (есть возможность увести с собой). В более дорогом ценовом сегменте можно получить одновременно не только обычный телевизор, но и Smart-TV и даже мини-компьютер.

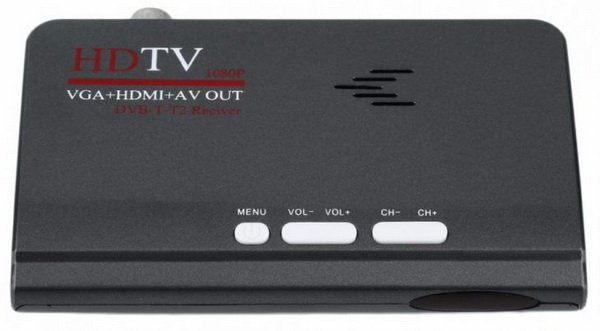

Приемник цифрового ТВ

Поддержка цифрового телевидения - одно из необходимых свойств приемника. Уже в этом году произойдет полный переход с аналогового вещания, и тогда понадобится покупка дополнительного тюнера. Чтобы этого избежать, необходимо подобную функцию предусмотреть заранее.

Цифровое телевидение отличается более высоким качеством вещания, отсутствием помех, высоким разрешением, большим количеством каналов.



Подобный TV-тюнер нередко встречается у китайских производителей. Помимо HDMI, он зачастую дополнительно оснащается и другими разъемами – например, USB с возможностью проигрывать видео с флешки.

Имеются и РСА выходы, что дает возможность подключать его не только к монитору, но и к старому телевизору.

После подключения достаточно включить автосканирование и найти каналы цифрового телевидения. Как и у всех цифровых приемников, есть возможность записи телевещания для дальнейшего просмотра с флешки, просмотра аудиоканалов, сдвиг вещание по времени.

К недостаткам можно отнести:

● отсутствие аудиовыхода и встроенного динамика;
● невозможность подключения компьютера.

К преимуществам:

● прием цифрового телевидения;
● наличие USB, HDMI разъемов и аудиовхода.

Модернизация монитора

Если у старого монитора отсутствует HDMI разъем и нет желания покупать переходник или приставку, можно пойти несколько других путем. Но для этого необходимы навыки работы с паяльником и хотя бы базовые знания электроники. Преимущество в том, что этот способ подходит даже для нерабочего монитора при условии, что в нем цела матрица.



Для реализации понадобится плата-скалер LVDS. С ее помощью можно превратить монитор в телевизор. Приобрести скалер можно в радиомагазинах или на китайских интернет-площадках. Суть в следующем: принимая аналоговые каналы, она выводит изображение по аналоговому и цифровому сигналу, а при наличии соответствующего разъема обладает способностью читать файлы с флешки.

Рекомендуется покупать плату с приемником цифрового телевидения.

Также понадобится:

● шлейф LVDS;
● изолированные провода для соединения платы с кнопками;
● динамики на несколько Ватт.

Еще один важный момент - это подсветка. Если она ламповая, и инвертор, который отвечает за яркость, не интегрирован в плату-скаллер, придется покупать новый. В качестве альтернативного варианта можно поменять подсветку на диодную. Метод подходит для старых мониторов с "подсевшими" лампочками и плохой яркостью.

Если блок питания интегрирован, инвертор расположен на плате. Тогда необходимо определить, какие контакты ответственный за настройку яркости и подпаять к ним соответствующие выводы (включения-выключения, регулировку).

Все действия следует выполнять внимательно после изучения инструкции к скалеру:

● разобрать монитор, снять контроллер матрицы;
● найти контакты, отвечающие за подачу напряжения, и подсоединить к ним плату;
● аналогичная манипуляция производится с контактами яркости и остальными.

Иногда новому скалеру может не хватить места, и придется отсоединить внутренний блок питания. В этом случае следует приобрести новый на 12 вольт. Его покупка понадобится и при замене подсветки. Рекомендуется выбирать модель с силой тока не менее 2 ампер.

В боковой части корпуса необходимо прорезать отверстие для гнезд на скаллере и подсоединить его к матрице. Нужно подключить инфракрасный диод к плате, руководствуясь инструкцией, и вывести его на переднюю панель для управления пультом.

Соединить динамики с платой, установить в корпус и зафиксировать. Остается только подключить антенный кабель и с помощью пульта дистанционного управления настроить каналы. Установка динамиков не всегда требуется, у некоторых моделей скалеров имеются встроенные, но они часто воспроизводят звук не слишком хорошо, поэтому рекомендуется использовать отдельные колонки. Для DVD-плеера и флешки необходимо приобретать тюнер с видеовыходом RCA и USB, соответственно.

Сделать жидкокристаллический или ЭЛТ монитор обычным телевизором легко, но следует учесть, что такое устройство не всегда будет ему эквивалентным. Дисплею компьютера свойственно большее время отклика на сигнал и меньший угол обзора. Поэтому смотреть его с любой точки невозможно - зритель должен сидеть напротив монитора под прямым углом, иначе могут появляться пятна черного цвета или искажение картинки. Качественный просмотр гарантирован только в том случае, если смотреть прямо в телевизор.

Глубина черного цвета у монитора недостаточна, а если увеличить контрастность, то изображение будет плоским. Но такой вариант вполне достаточен для простого устройства, используемого на кухне или на даче.
