Конструируем элемент ламбрекена- равносторонний сваг. 16-10-2015 08:51 к комментариям - к полной версии - понравилось!

Это цитата сообщения Nina62 Оригинальное сообщение



сайт салона текстильного дизайна интерьера "ШТОРЫ".
[600x345]
Сваг - элемент ламбрекена , популярная деталь в шторах. Многие портные моделируют его экспериментальным путём - муляжным способом. Мне кажется, гораздо проще сваг рассчитать и выкраивать уже рассчитанную конструкцию.
Мною создана система расчёта свагов, которую я предлагаю вашему вниманию.


[700x497]

Обозначения:
А- ширина свага;
В- высота свага
m- ширина плеча свага. В равностороннем сваге m1=m2=m. На плечах свага закладываются складки.
а-средняя. прямая часть свага;
е- шаг складки;
L- длина овала, который образует сваг. От выбранного размера овала зависят все другие размеры свага.

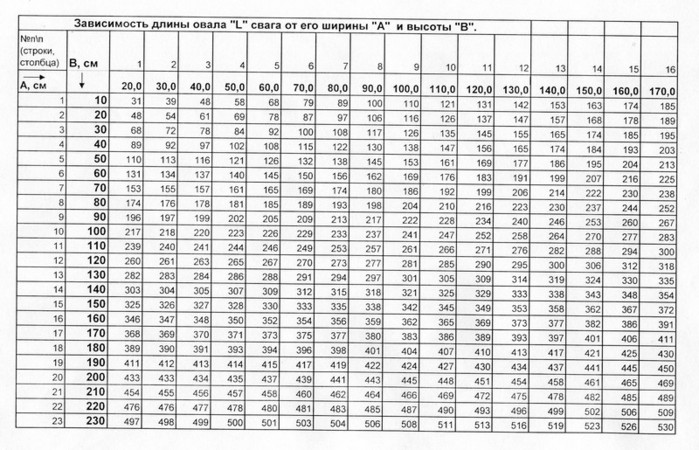

Таблица 1. Длина овала свагов
[700x450]
Из этой таблицы длина овала "L" выбирается по заданным значениям ширины свага- "А" и высоты свага "В".

Таблица 2.
Расчёт свагов.
[700x434]

СХЕМА ПОСТРОЕНИЯ ВЫКРОЙКИ РАВНОСТОРОННЕГО СВАГА
[514x700]



http://shik-shtora.ru/svag_ravnostoronny
