Как утеплить скатную крышу, не снимая кровли

Герой этой статьи, он же «мастеровой в кадре», от чьего лица ведется рассказ, — кандидат технических наук Валерий Павлович Тресков. Недавно он вышел на пенсию, несколько десятков лет проработав доцентом в Московском Государственном строительном университете. Но он не специалист-строитель. Его профессия — инженер по строительным машинам. Так что утепление мансарды для него — самодеятельность. И в этой статье он делится своим личным опытом по устройству внутренней теплоизоляции скатной крыши.



С чего все началось

Два года назад мы получили в наследство землю и решили там построить дом для круглогодичного использования. Выбрали проект на фирме и заказали ей строительство домика из клееного бруса.   [показать]

Дом построили, а когда стали его обживать, оказалось, что он маловат даже для небольшой семьи. Поэтому второй этаж решили утеплить и оборудовать в нем спальню. Изучили инструкции разных фирм по утеплению кровли, получили исчерпывающую консультацию в Центре проектирования фирмы Rockwool и стали продумывать проект утепления и приобретать материал.

Чтобы второй этаж был теплым, нужно было утеплить два фронтона с окнами и оба ската крыши, не снимая кровли. Именно о том, как утеплить скаты, я и собираюсь детально рассказать.

Крыша в нашем доме состоит из неравномерно установленных с шагом 550-620 мм стропил из обрезных досок сечением 100х20 мм. По стропилам идет обрешетка 80х20 мм с шагом 350 мм. Поверх стропил уложена гидроизоляция, и по ней — металлочерепица.

Полноценная система утепления скатов крыши состоит из следующих слоев (сверху вниз):

• кровельный материал,
• гидроизоляция,
• обрешетка,
• вентилируемый зазор для вывода водяного пара из утеплителя,
• ветрозащитная мембрана,
• утеплитель,
• пароизоляционная мембрана,
• отделочный слой для интерьера.

У специалистов фирмы «Rockwool» мы уточнили, что толщина слоя теплоизоляции кровли для Московской области, где мы живем, должна составлять не менее 200 мм. Они же подсказали схему укладки утеплителя с перекрытием швов и монтажом последнего слоя, перекрывающего стропила.

Купили утеплитель «Лайт Баттс Скандик», ветрозащитную и пароизоляционную мембраны, оцинкованные гвозди разных размеров (2х15, 2х30). И работа началась.



Устройство вентзазора

Первое, что нужно было сделать при монтаже, — это обеспечить постоянную величину вентилируемого зазора между кровельным материалом и мембраной, который составляет 20 мм.  Проще всего будет выдержать точность зазора с помощью реек шириной 20 мм, которые прибиваются по боковым сторонам стропил вплотную к обрешетке.

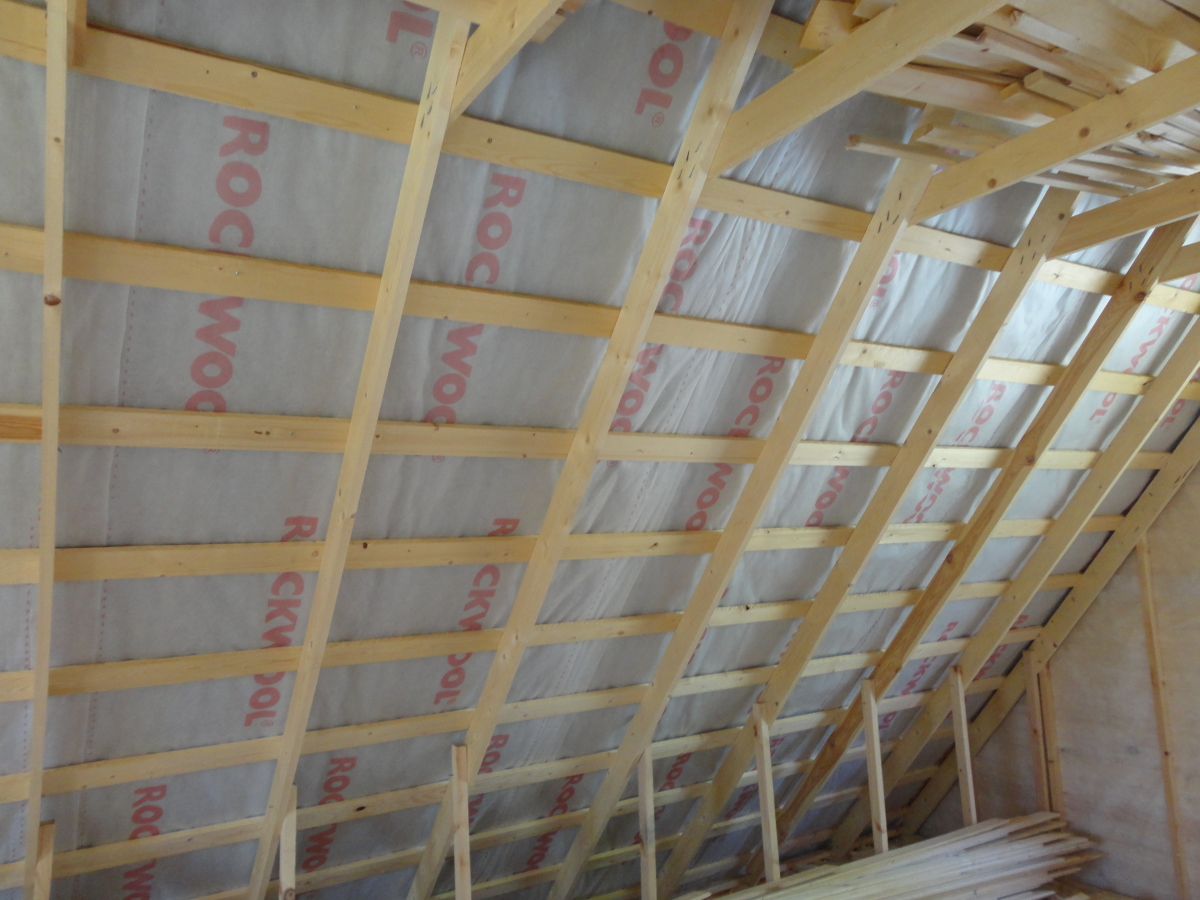

Вот так выглядел скат крыши изнутри перед началом работ по утеплению:

  [показать]

Рейки я напилил из обрезков досок, оставшихся от стройки. Длина получилась примерно 30-60 см. Наживил по 2-3 гвоздя 2х30 в каждую рейку так, чтобы их острые концы не выступали с обратной стороны. И довольно быстро прибил рейки по боковым сторонам стропил.

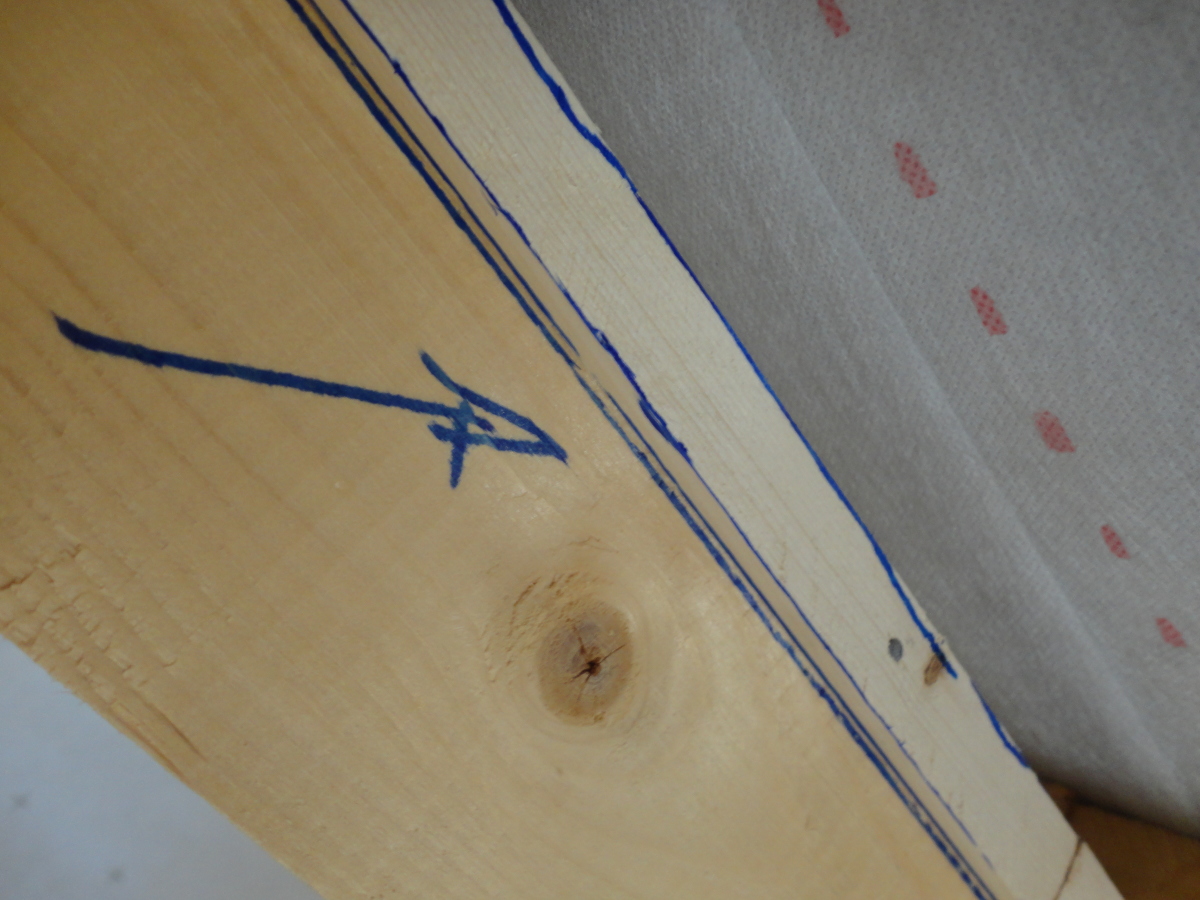

Рейка, определяющая величину вентилируемого зазора:

  [показать]

Там, где стропила были прикреплены к стойкам, прибивать рейки было невозможно. Поэтому я:

1. откреплял каждую стойку от стропила,
2. укорачивал примерно на 45 мм от обрешетки параллельно стропилу,
3. фиксировал стойку в прежнее положение струбциной и прикреплял ее обратно к стропилу шурупом.

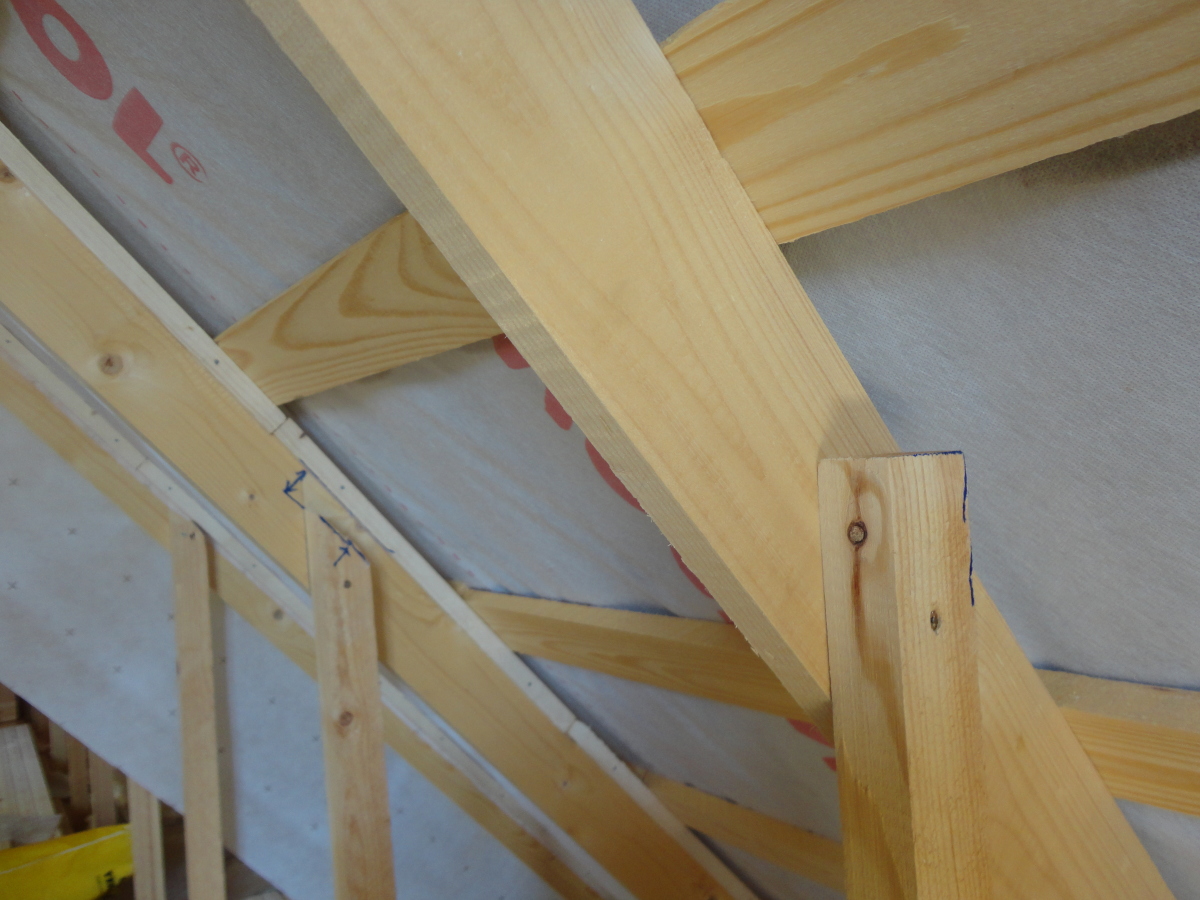

Справа видна стойка, установленная строителями и мешающая прикреплению мембраны. Слева — стойка после укорачивания:

[показать]

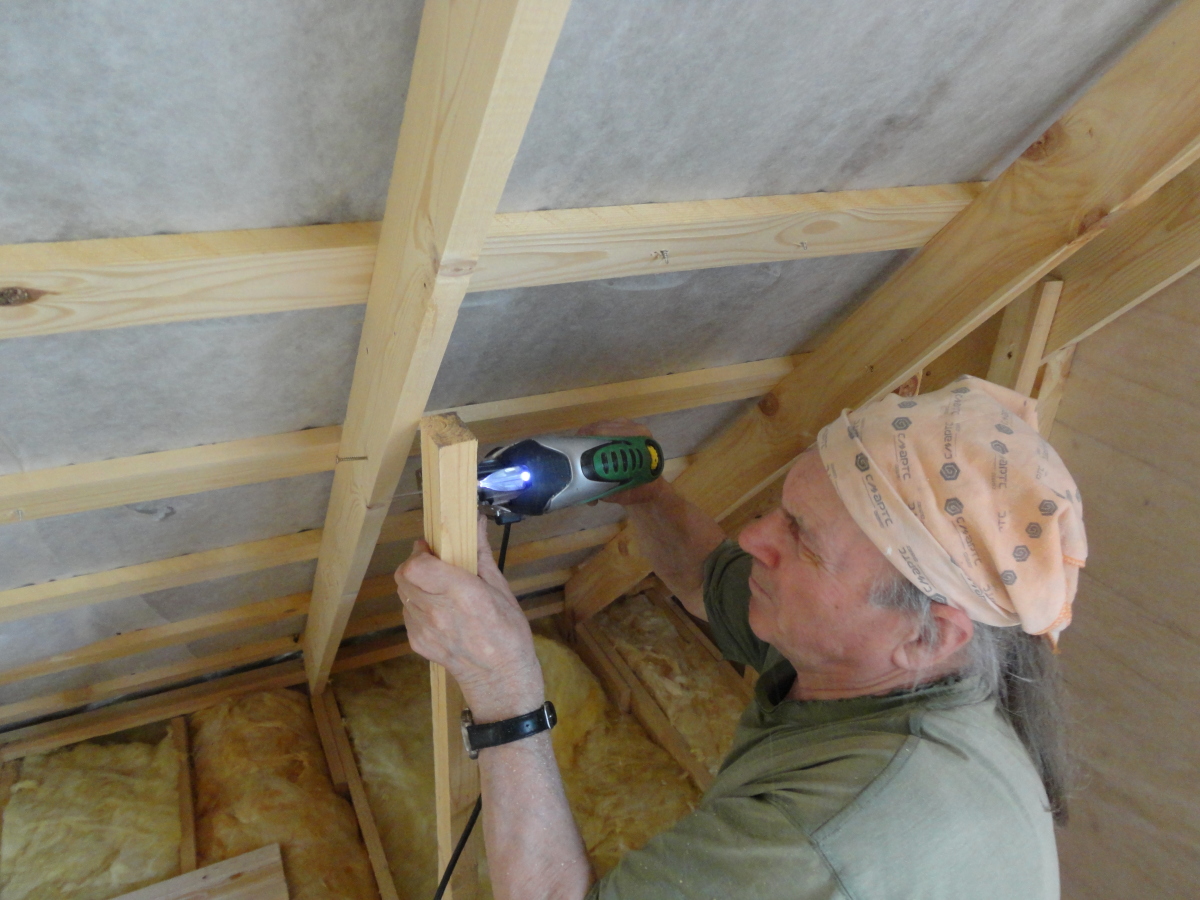

Обрезка стойки электролобзиком:

[показать]

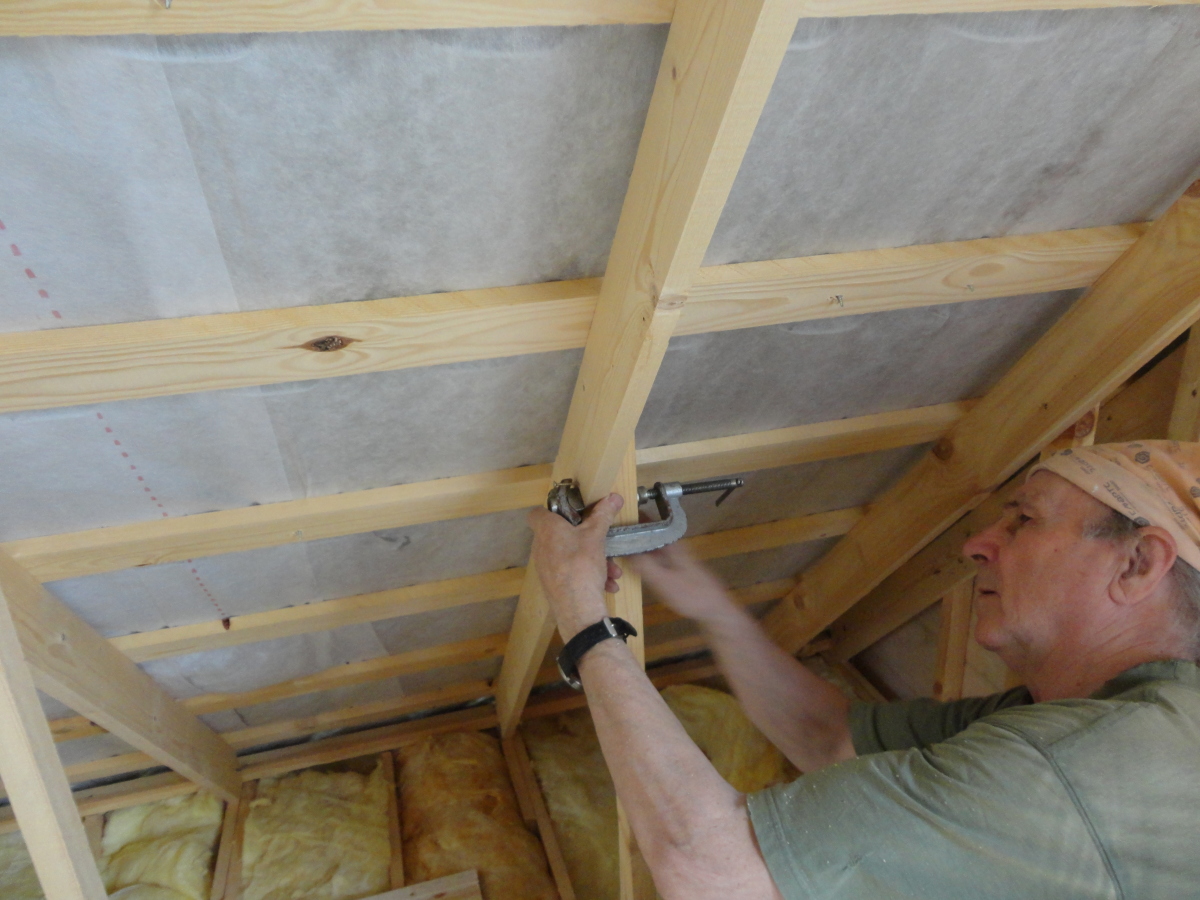

Фиксация положения стойки:

[показать]

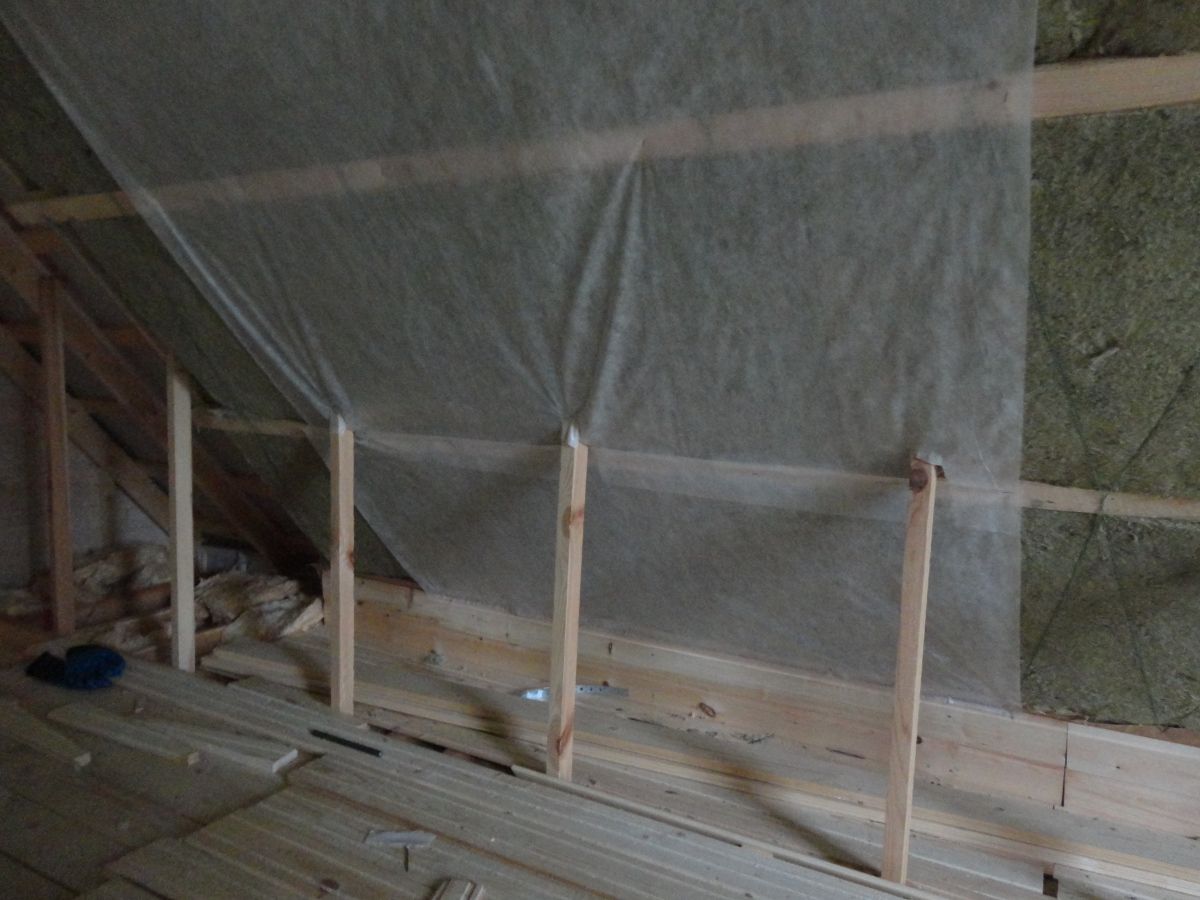

Потом приступил к монтажу ветрозащитной паропроницаемой мембраны типа А:

1. Вначале вырезал кусок ветрозащитной мембраны шириной на 50 мм больше расстояния между лагами и высотой 200 мм.
2. Затем прикреплял мембрану такими же рейками к боковым сторонам лаг, а внизу — к брусу стены. Вверху мембрану пока не закреплял — она просто прилегала к продольному брусу, соединяющему лаги. Так я прибивал рейки ко всем стропилам этой стороны крыши.
3. Затем стал закреплять мембрану между стропилами. Так как расстояние между ними разное, то ширину полотна отмерял каждый раз и отрезал на 50-60 мм больше. Мембрану прижимал такими же рейками, но шаг забивки уменьшил, чтобы плотно прижать мембрану к стропилу. В рейки забивал уже по 3-4 гвоздя для прочности. Край натянутого полотна выступает от края рейки на одинаковую величину.
4. Следующий этап – увеличение ширины стропил. Операция эта в моем случае оказалась вынужденной, потому что исходной ширины стропил не хватало для укладки необходимого числа теплоизоляционных плит. Купил на рынке стройматериалов доски 140х20 мм длиной 3 м. На циркулярке разрезал их вдоль пополам и получил доски шириной около 70 мм. Эти доски прикреплял шурупами внизу к стойке, а вверху — к потолочной доске. Затем эти доски дополнительно закреплял деревянными накладками: в нижней части стропила и в двух местах между стойкой и потолочной доской. Таким образом я увеличил ширину всех стропил.



Этап укладки утеплителя

Эту операцию пришлось делать вдвоем, так как одному человеку все компоненты системы одновременно не удержать.

Размер мягкой плиты «Лайт Баттс Скандик» — 600х800 мм.  Мы начали утеплять проем с расстоянием в 600 мм между стропилами. Первую плиту половинным размером 600х400 уложили вниз. И поняли, что самое сложное место — соединение стропил с нижними лагами. Здесь появляется ниша, утеплить которую и в дальнейшем отделать нам показалось очень сложно.

Поэтому мы решили устроить уступ высотой в две ширины вагонки — примерно 180 мм. На этой высоте должен пройти нижний продольный брусок 50х50 мм для закрепления перекрывающего четвертого слоя утеплителя. Поэтому перед укладкой слоев изоляции к стропилам и лагам вертикально прикрепляли доски сечением 100х20 мм и длиной 350-400 мм (180 мм под вагонку, 50 мм крепления к лаге, примерно 120 мм — для крепления к стропиле), в которых предварительно выпиливали треугольное гнездо под брусок.

[показать]

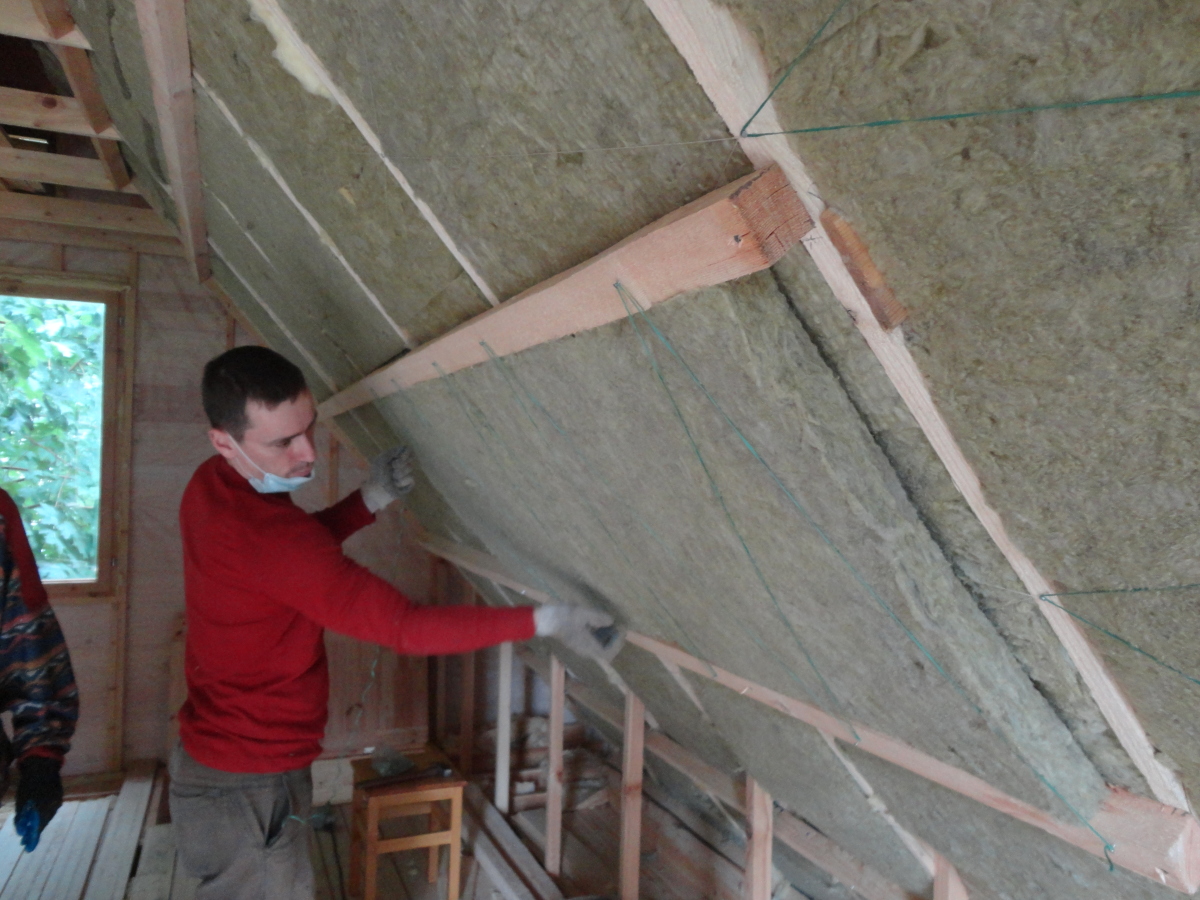

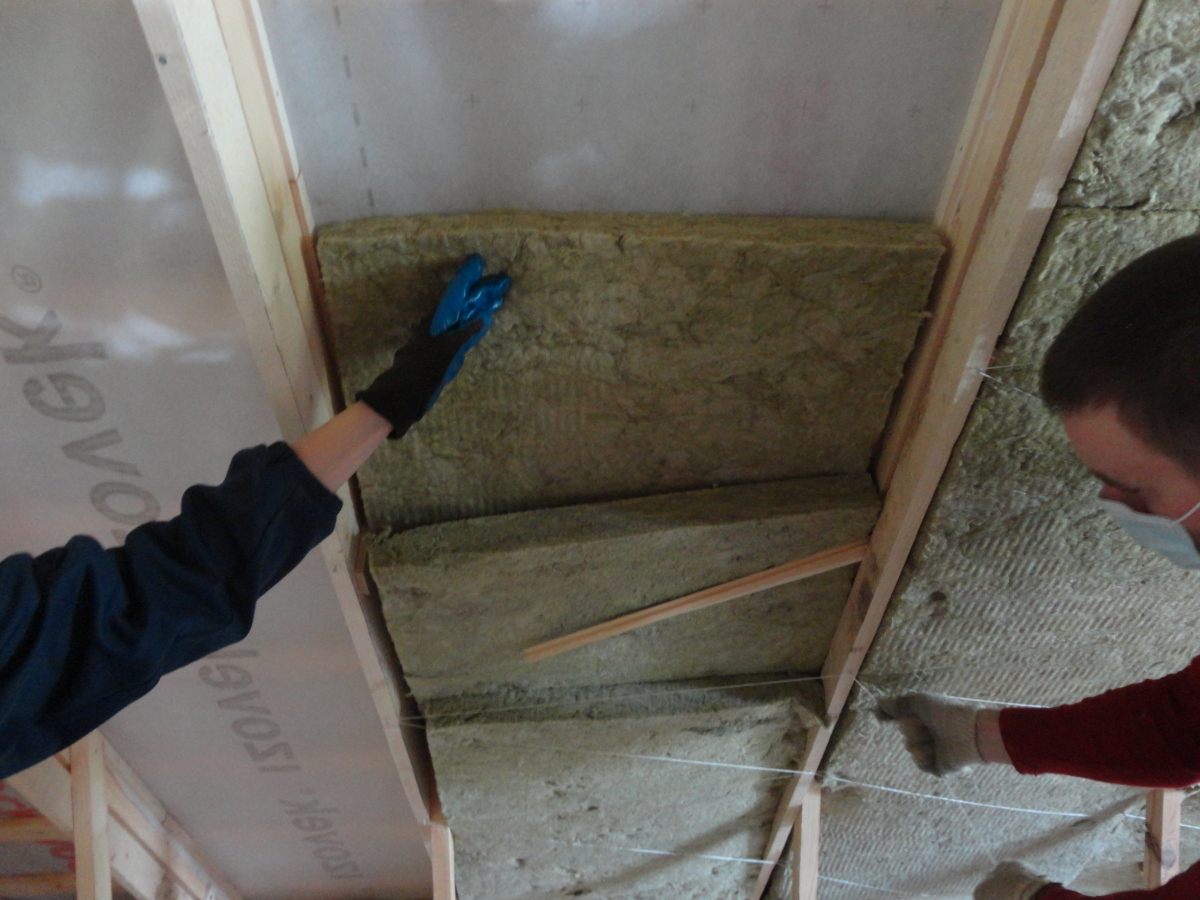

Укладка первого слоя утеплителя

Положив вторую плиту первого слоя и придерживая их, уложили на них вторую плиту 600х800 мм. И ее удерживали рейками, вставленными в зазоры между основной и дополнительной стропильными досками. Для удержания второго слоя это довольно просто выполнимое решение.

[показать]

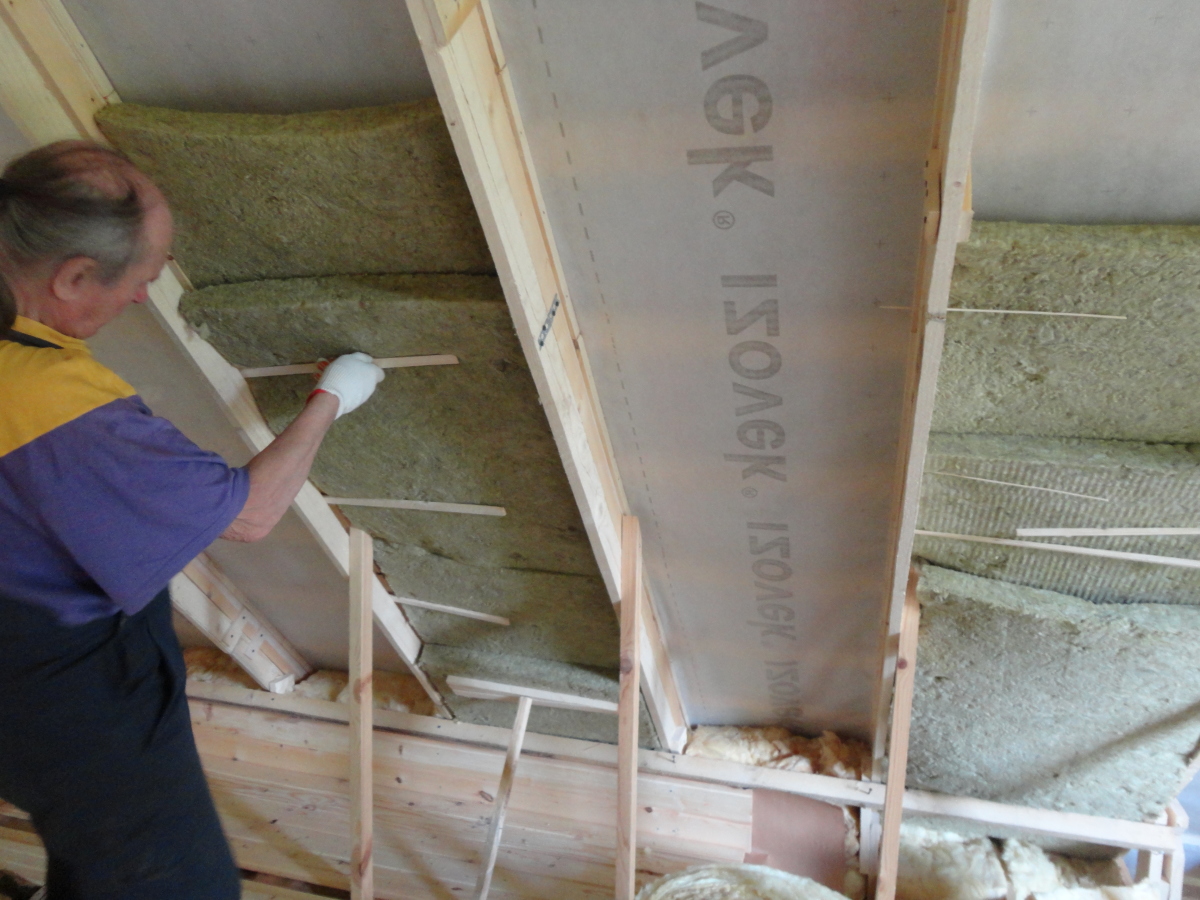

Подробно остановлюсь на процессе фиксации плит.

1. Вдоль стропил забили гвозди 2х20 с большими шляпками, не добивая 2-3 мм до конца. Шаг установки гвоздей — примерно 300 мм. На соседних стропилах гвозди забивали со смещением на полшага.
2. К нижнему гвоздю привязали тонкую прочную бечевку.
3. Уложили первую плиту третьего слоя.
4. Постепенно убирая рейки, удерживающие первые два слоя плит, зашнуровали плиту третьего слоя бечевкой через гвозди и закрепили ее на крайнем гвозде.

[показать]

Укладывали последовательно плиты первого, второго и третьего слоев и опять зашнуровывали. И так до самого верха проема. Такой прием позволил хорошо удерживать плиты в наклонном подвешенном положении.

Потом гвозди для шнуровки забивали в доску до шляпки, а бечевку не снимали. Теперь поверхность третьего слоя утепления готова для укладки четвертого слоя утеплителя, который мы должны были укладывать горизонтальными рядами, перекрывая ими стропила.

[показать]

Для монтажа и закрепления последнего, четвертого перекрывающего слоя утепления мы предусмотрели  крепление брусков размером 50х50 мм горизонтально к стропилам по всей длине второго этажа.

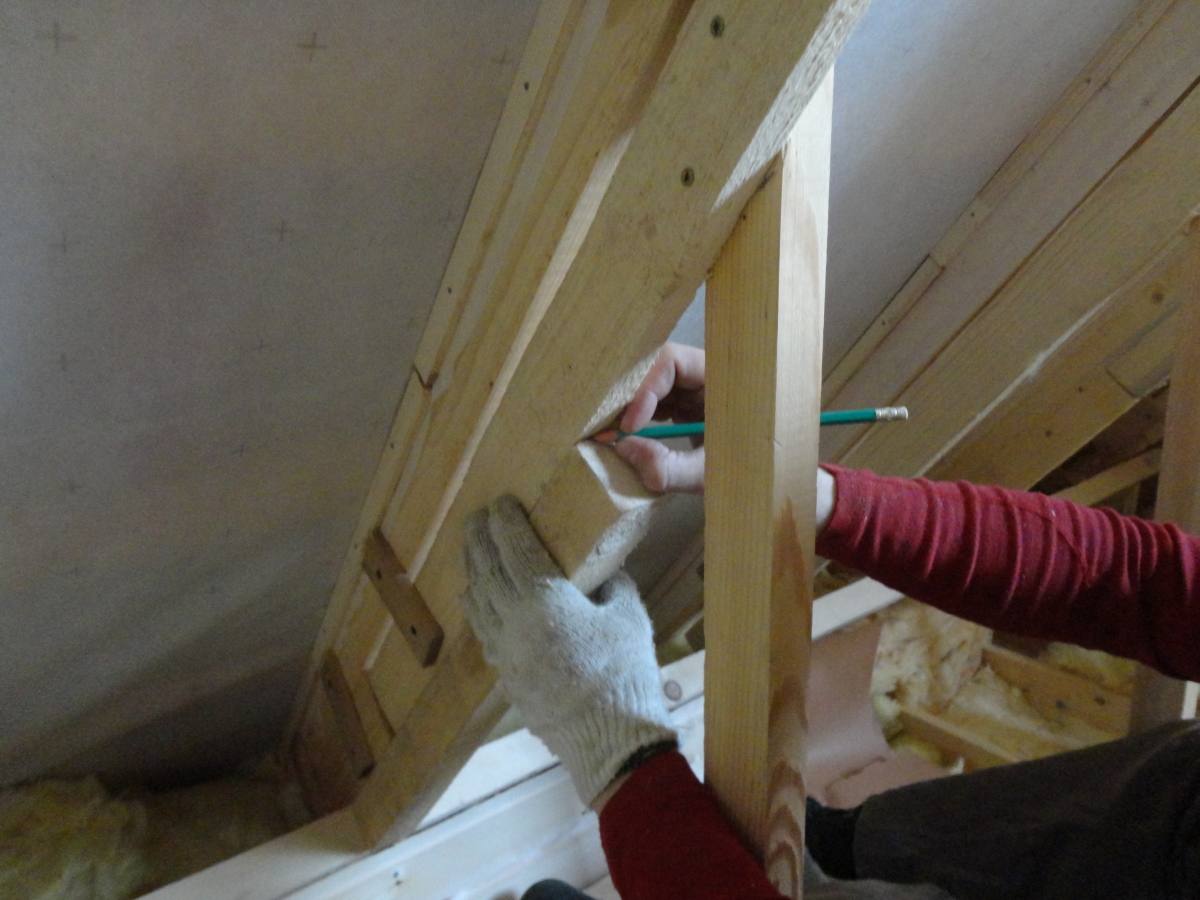

Разметка места установки второго бруска:

  [показать]

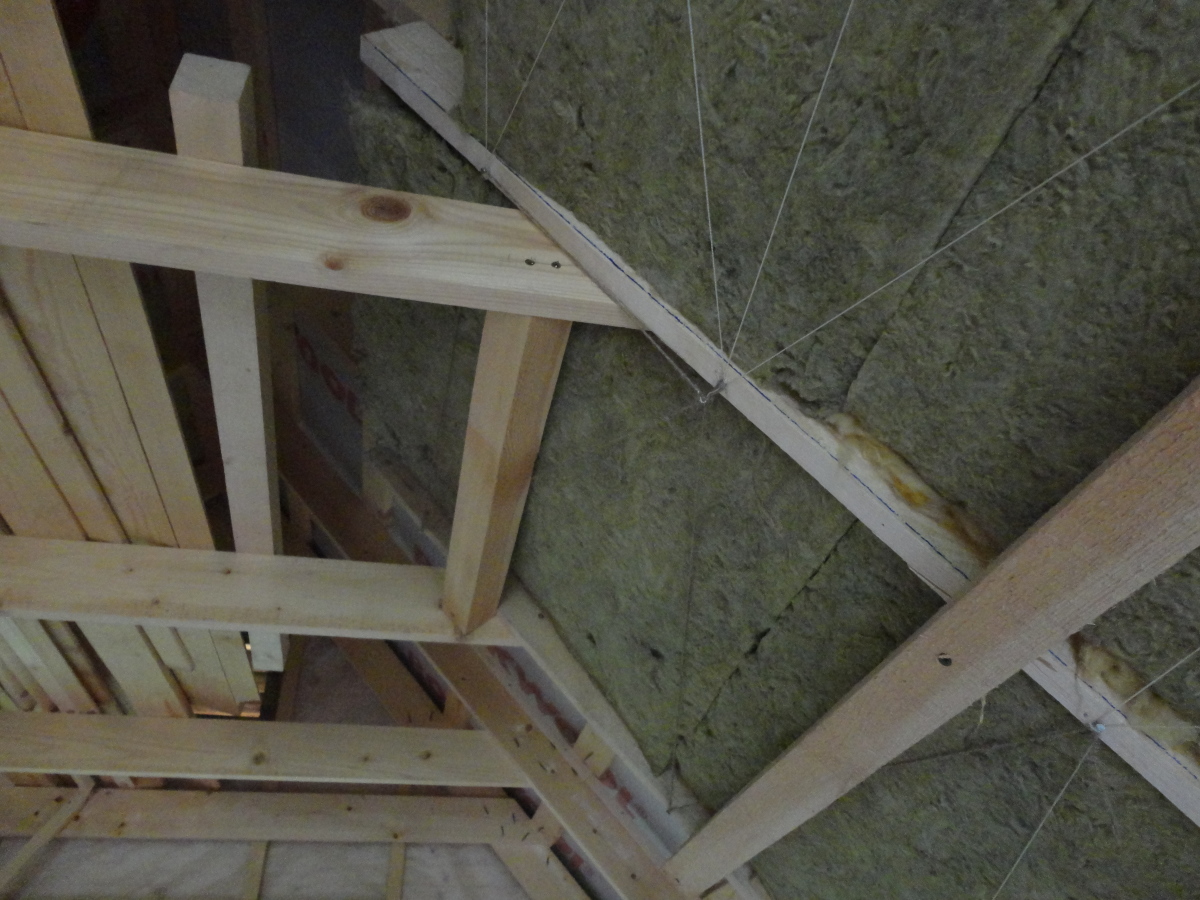

 Крепление бруска для разметки отверстий:

[показать]

Закрепление последнего бруска:

[показать]

В итоге получили поверхность с прямыми параллельными брусками, закрепленными с постоянным шагом.



Подготовка, укладка и закрепление перекрывающего слоя теплоизоляции

1. По центру брусков с наружной стороны забили гвозди 1,5х20 с шагом 300-400 мм, но не до конца, а так, чтобы шляпки выступали на 2-3 мм.
2. На соседних брусках гвозди забили со смещением на полшага.
3. К крайнему гвоздю бруска привязали бечевку и, уложив аккуратно заподлицо с бруском плиту в проем (она на 10 мм шире проема), зашнуровывали проем «змейкой».
4. Закрепив бечевку, уложили следующую плиту по горизонтали, закрепили ее шнуровкой и т.д.
5. Затем перешли на следующий ряд, и так до самого верха. Верхний ряд узкий, поэтому, отрезав нужную ширину плиты, установили и закрепили ее как обычно.

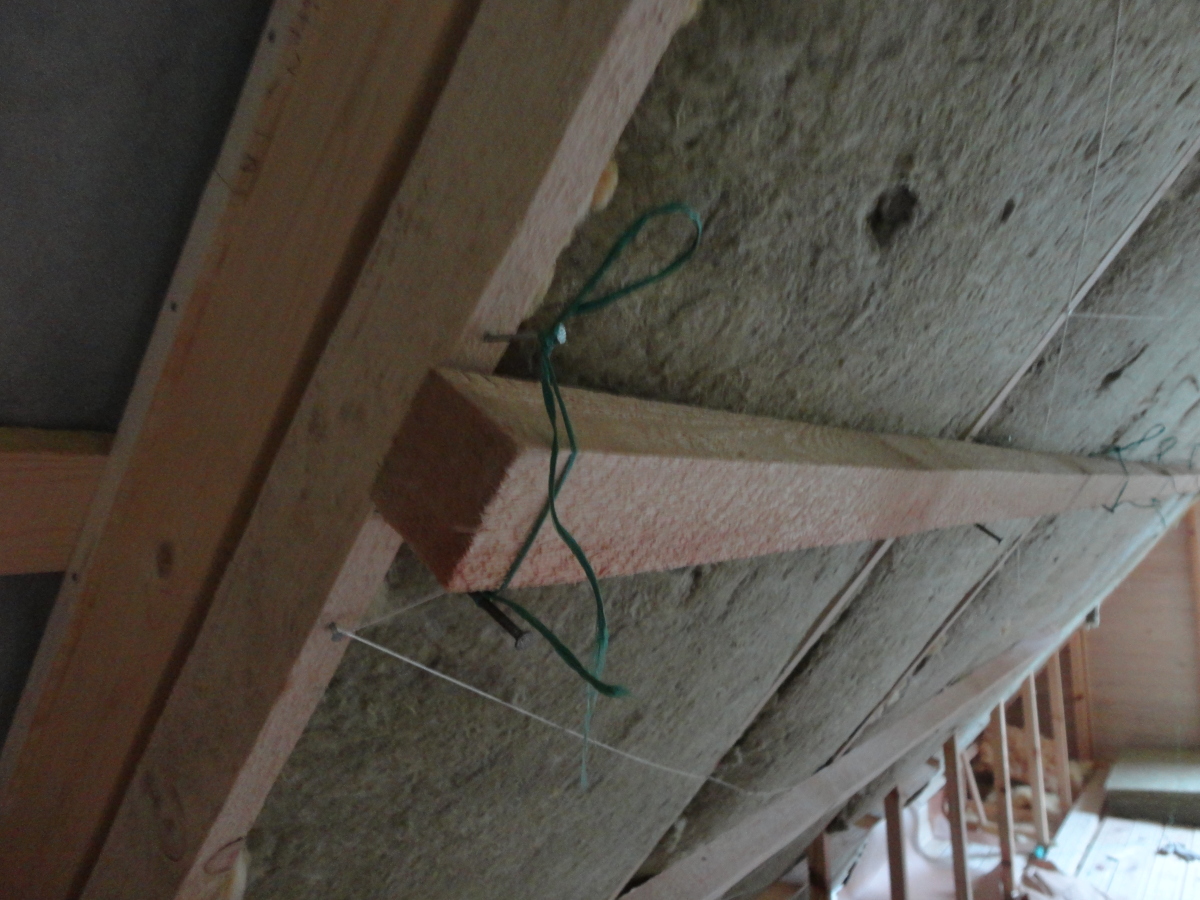

Шнуровка четвертого слоя:

[показать]

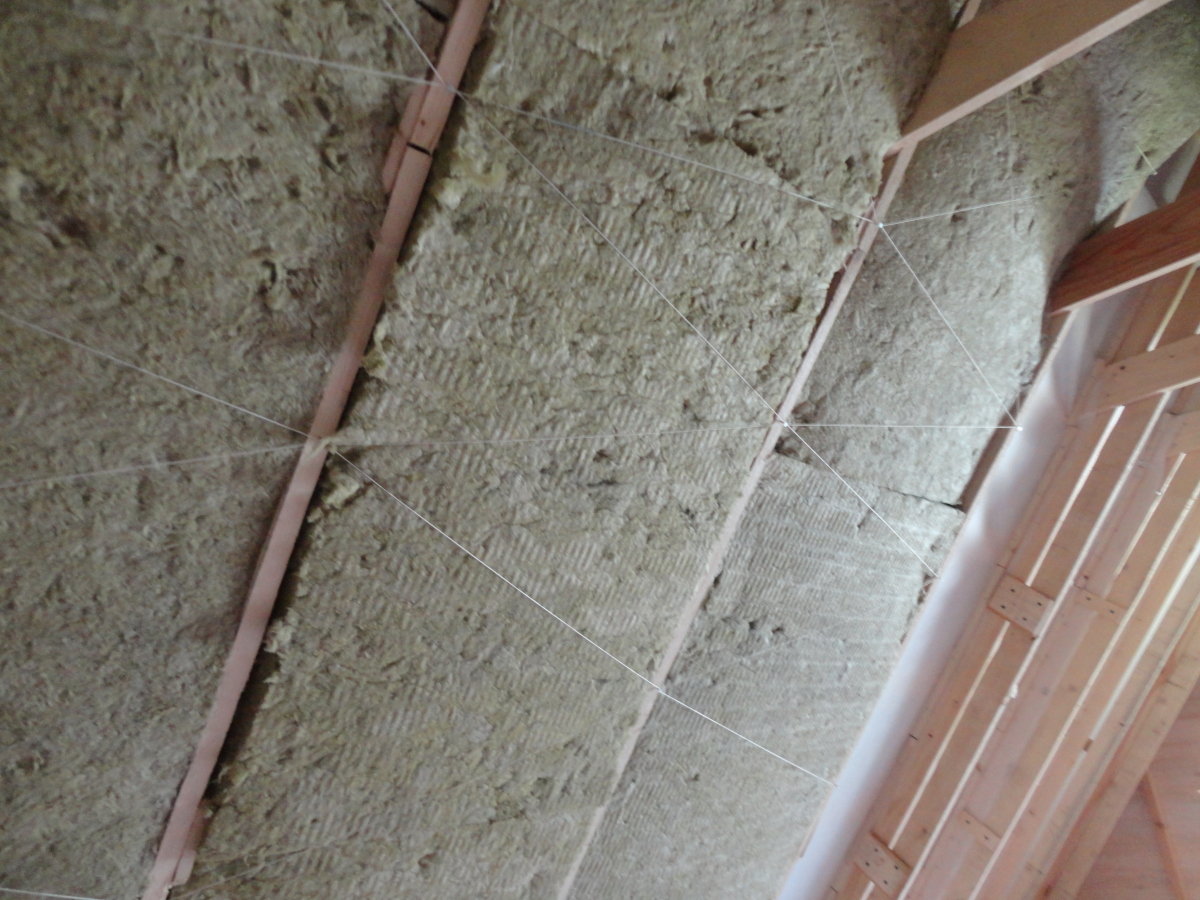

Все слои утеплителя уложены и прошнурованы:

[показать]

Монтаж мембраны

После укладки последнего слоя утеплителя перешли к монтажу паронепроницаемой мембраны типа В. Мембрану закрепляли на брусках степлером и скобкой 10,6х8. Замеряли длину — расстояние между наружными краями второго и верхнего брусков — и отрезали от рулона полотно длиной больше на 30-40 мм.

[показать]

Полотно мембраны прикрепляли следующим образом:

1. В начале пристреливали среднюю часть мембраны к нижнему бруску.
2. Потом, слегка натягивая полотно, — к верхнему, среднему и к остальным брускам.
3. Затем от центральной (закрепленной) линии вправо и влево по диагонали вверх и вниз натягивали, расправляли и прикрепляли к брускам участки мембраны (так расправляют обои при наклейке на стену).
4. Далее дополнительно прикрепляли провисшие участки, убирали морщины (если они появлялись), и в результате получили ровно натянутое полотно, готовое к обшивке вагонкой.

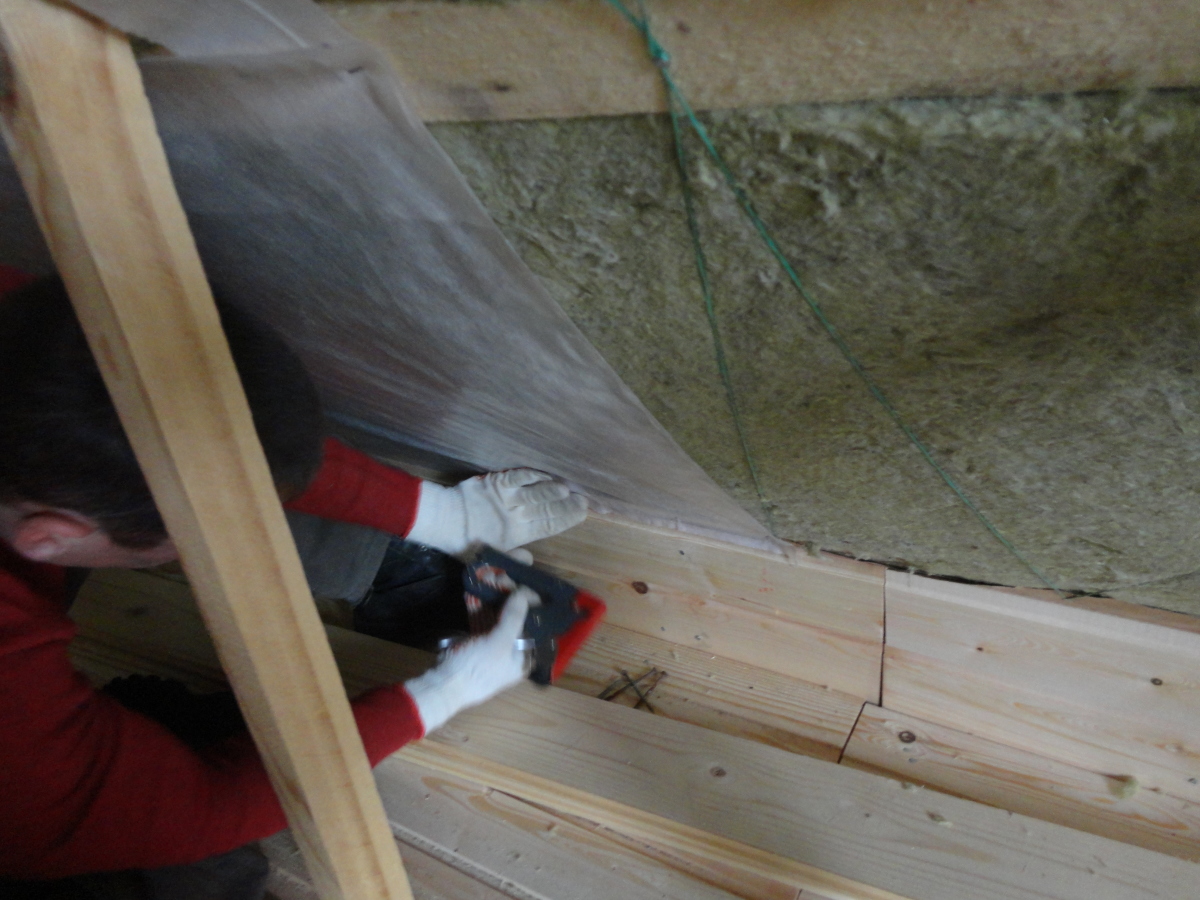

Фиксация нижней части мембраны:

[показать]

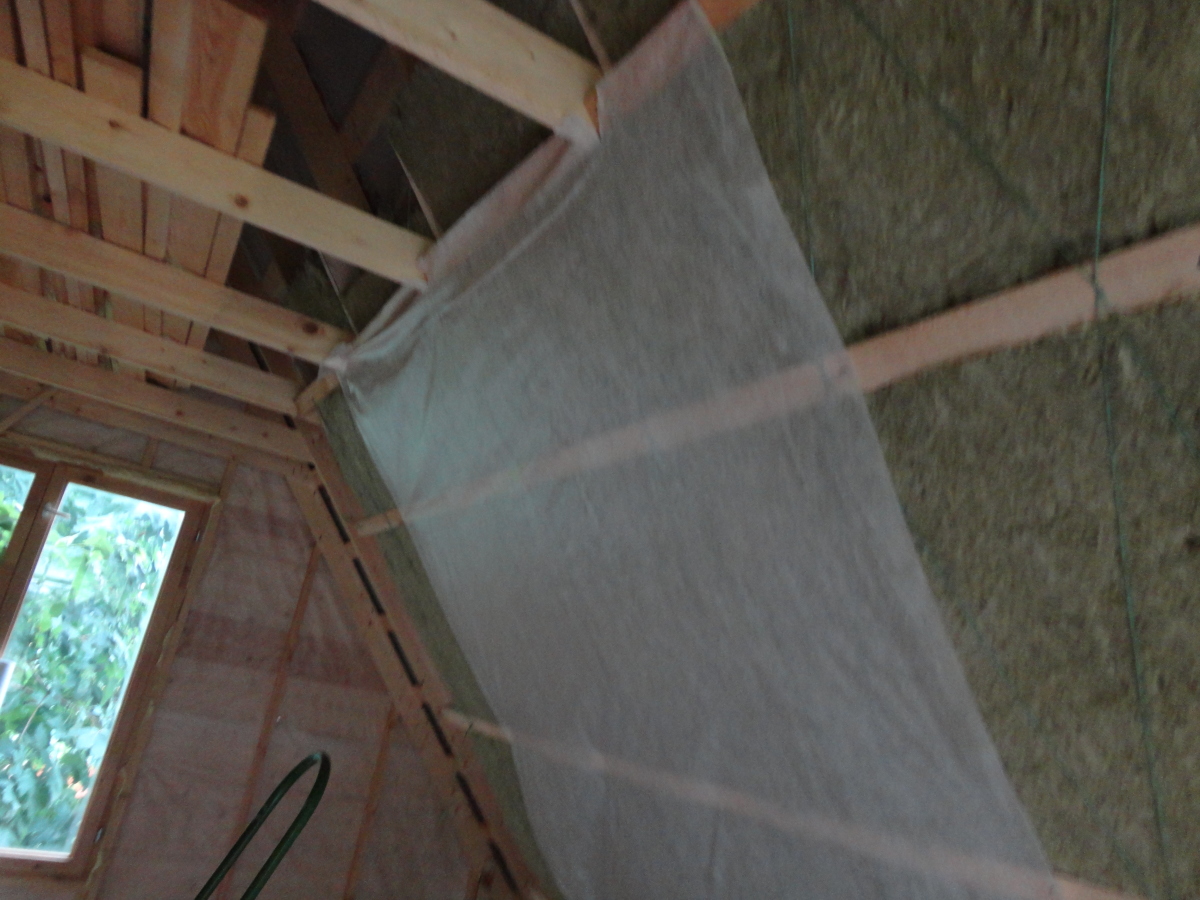

Первое полотно укреплено:

[показать]

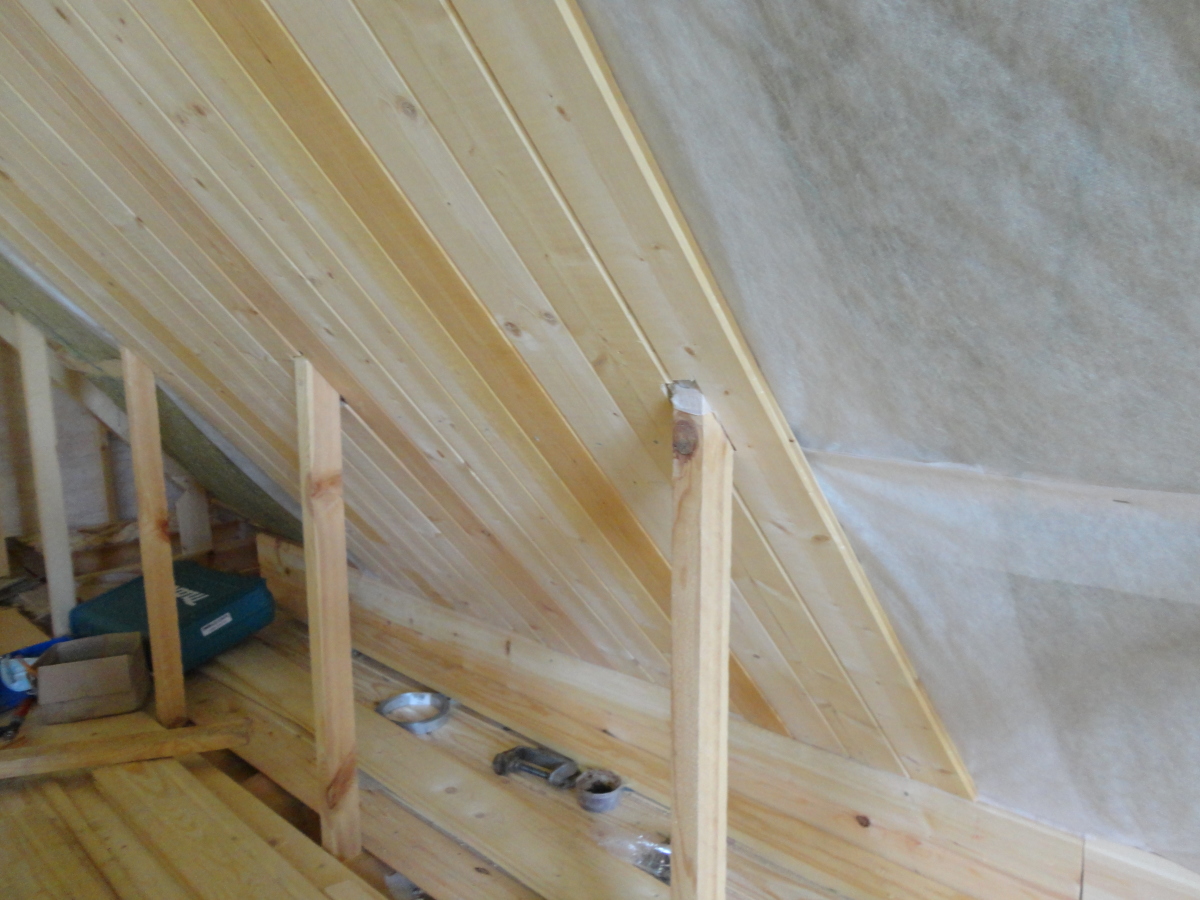

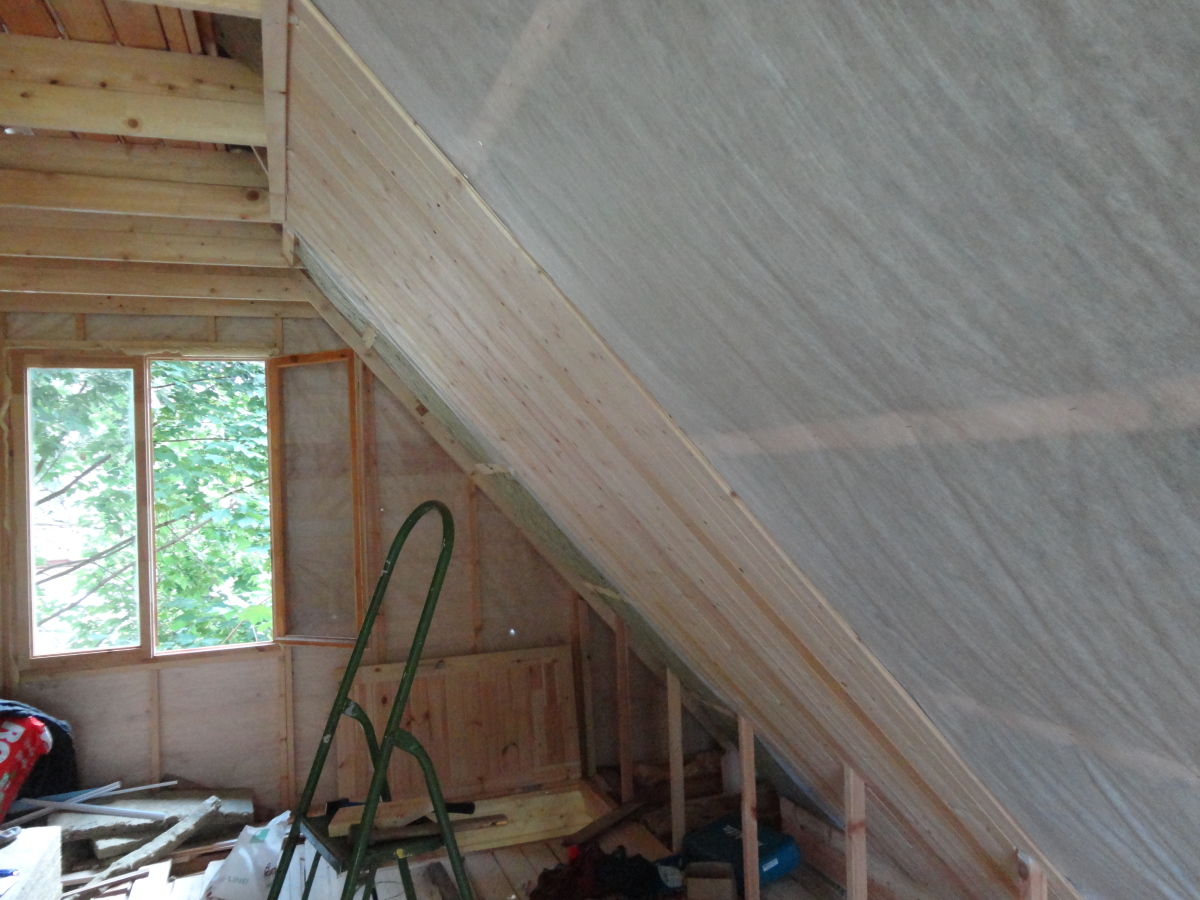

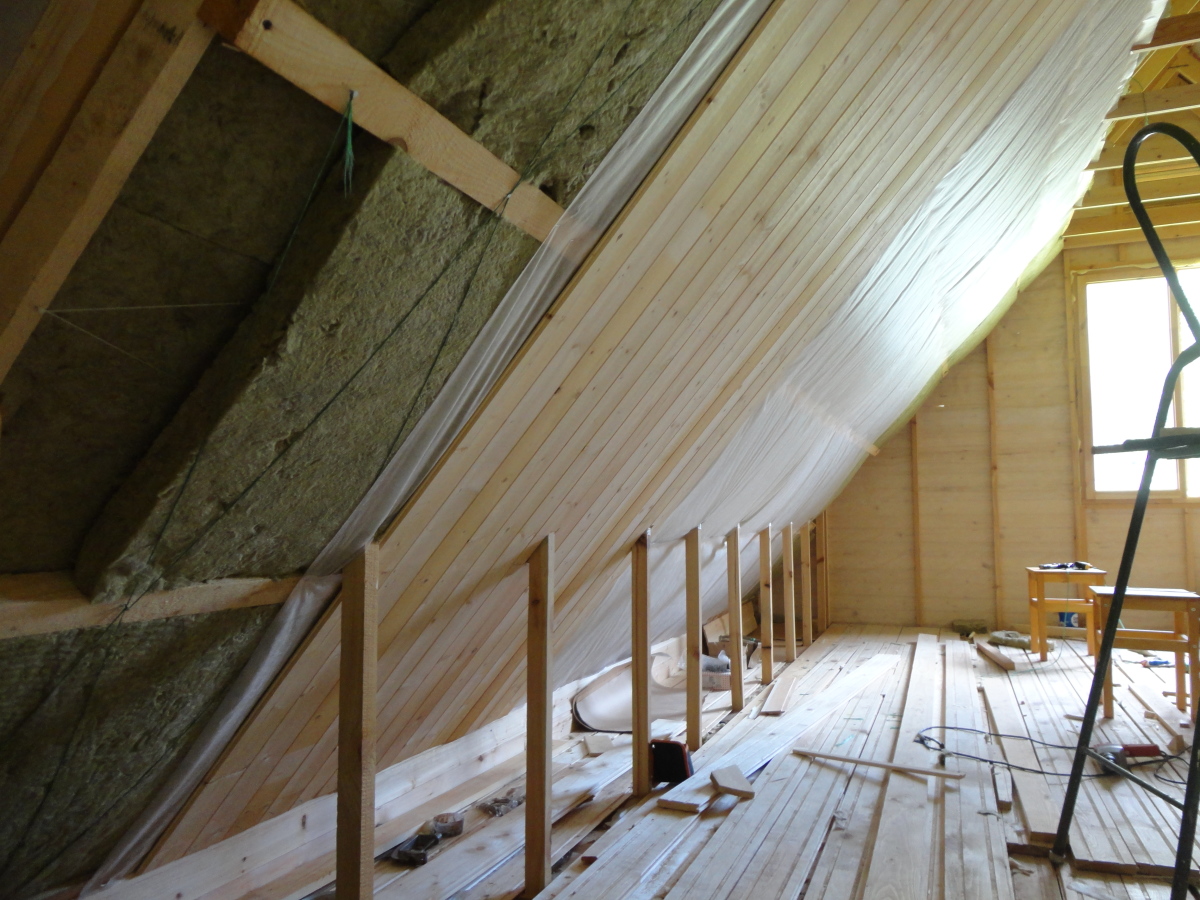

Облицовка вагонкой

Вагонку для красоты крепили к брускам малозаметными финишными гвоздями 2х60. Так как длина вагонки была около 3 м, то решили для надежности крепить ее к нижнему, второму и верхнему брускам обычными оцинкованными гвоздями 2,5х50.

[показать]

В дальнейшем прибивали и к среднему бруску, убирая провисание полотна вагонки обычным гвоздем (не забивая до конца).

[показать]

При обивке вагонкой особое внимание уделяли первой доске – она должна быть строго в вертикальной плоскости. За основу приняли стропильную доску. Вагонку удобнее прибивать вдвоем, но можно и одному. В последнем случае:

1. Я прибивал к потолочным доскам рейку на расстоянии от бруска 30-40 мм, чтобы полотно вагонки могло свободно пройти в зазор.
2. Вначале полотно опирал вверху на рейку, а внизу — на пол. Нижнюю часть полотна гребнем вставлял в паз и, прижимая полотно к нижнему бруску, вдвигал его вниз до упора в горизонтальную вагонку.
3. Затем аккуратно подстукивал по краю полотна молотком для полного соединения полотен и окончательно прибивал нижнюю часть полотна вагонки.
4. Затем вставлял гребень в паз по всей длине полотна, подбивая, постукивая по нему, пока все щели не исчезали.
5. Далее, прижимая доску к указанным брускам, прибивал ее к последним. [показать]

Прибив 5-6 полотен, разметил точки забивки финишных гвоздей (точки должны находиться на одной горизонтальной прямой) и забил финишные гвозди под небольшим углом, чтобы при прижатии полотна  к бруску щель между полотнами вагонками уменьшалась. И по той же технологии прибивал следующую партию полотен.

По такой же методике мы утеплили и другой скат крыши.
