Продолжаем строить откатные ворота (часть вторая)

Первая часть тут http://www.liveinternet.ru/users/3581752/post178691009/

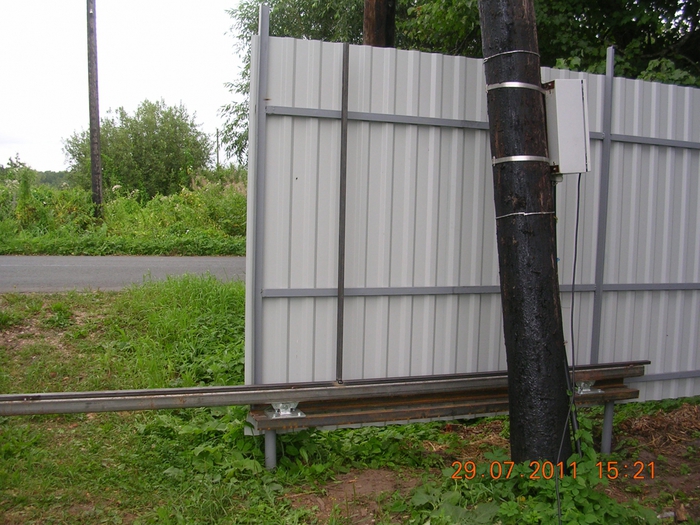

На приваренную трубу к рельсине, начинаем приваривать, каркас ворот, интересное занятие.

[650x487]

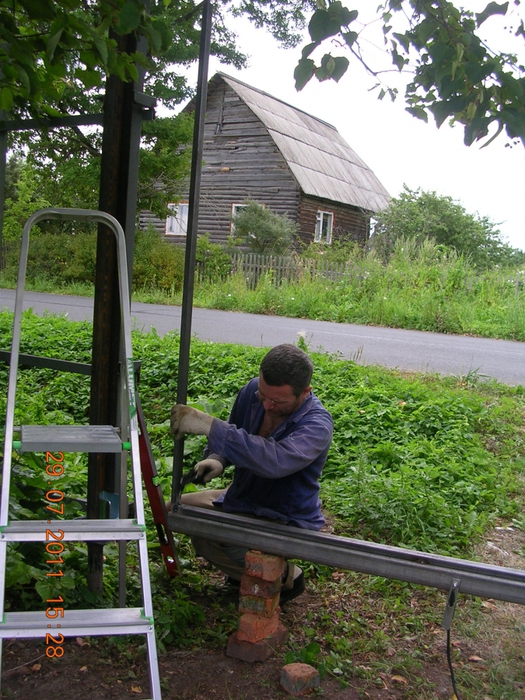

приварили правый столбик на рельсину, все четко перпендикулярно по уровню))

[650x487]

после левый

[525x700]

Верхнюю поперечину, получился хлипкий прямоугольник

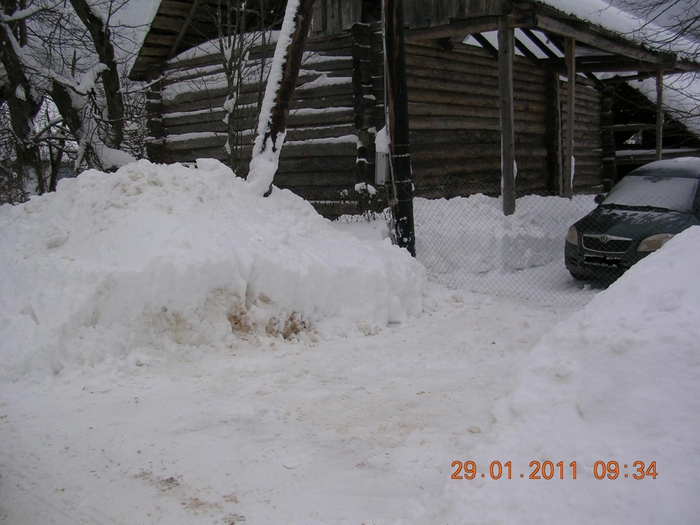

обозначили калитку,  сначала хотели рядом с воротами ее делать, а после зимних поездок передумали, решили делать в воротах, расчистим снег к воротам, через калитку войдем откроем и дальше)))))) чистить снег меньше)))) это я придумала))))) не знаю правильно это или не правильно

[650x487]

[650x487]

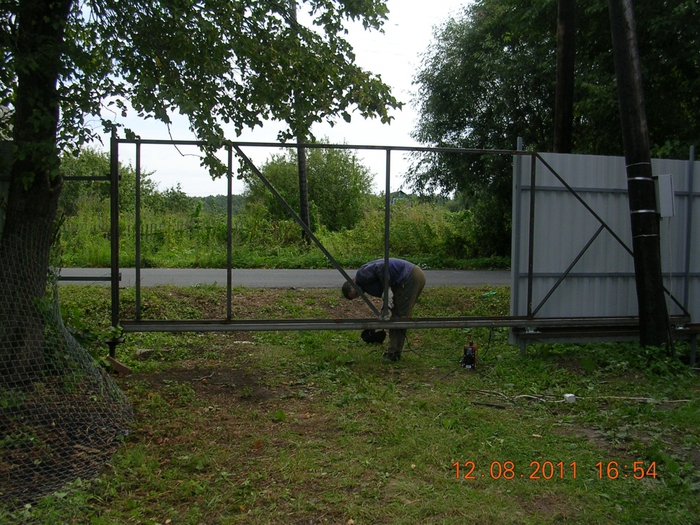

Чтоб каркас стал жесткой конструкцией, наварили  дополнительные столбики

[650x487]

погода была пасмурной, фотки темноватые, может на этой можно разглядеть конструкцию.

[650x487]

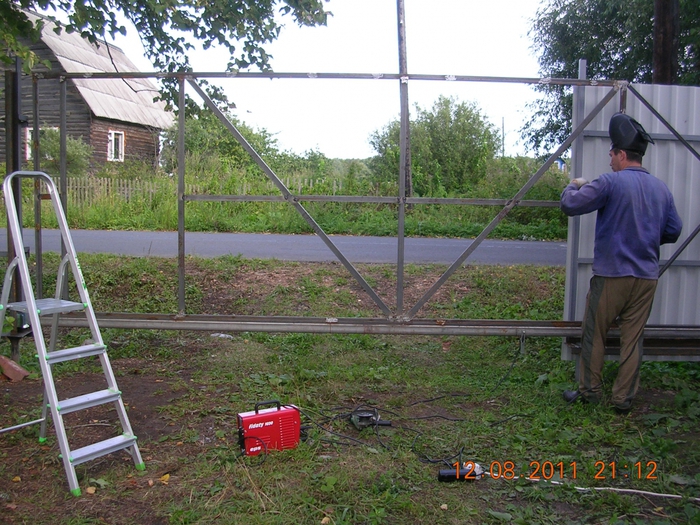

две диогоналины приделали, справа противовес на двух роликах, в виде треугольника сварен

[650x487]

Поперечина средняя готова

[650x487]

Теперь нужно поднатужится и снять ворота, чтоб проварить полностью

Тужились втроем, сняли положили на землю

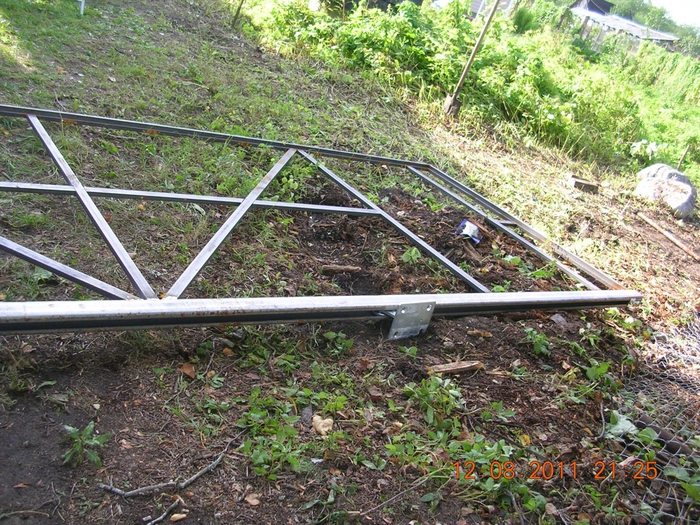

Вот так выглядит готовая шести метровая конструкция

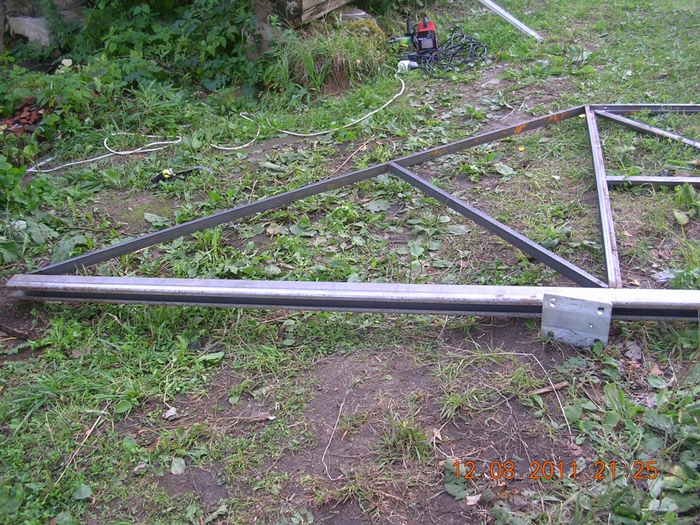

противовес треугольником

[650x487]

середина ворот

[650x487]

калиточная часть

[650x487]

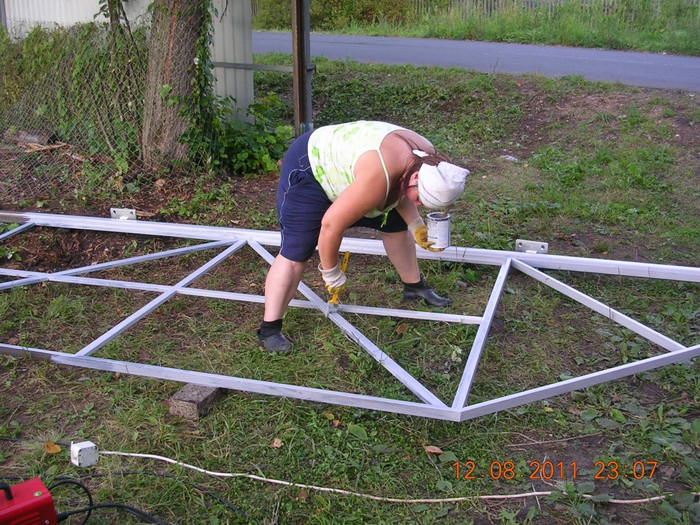

Загрунтовала, защитной краской

[650x487]

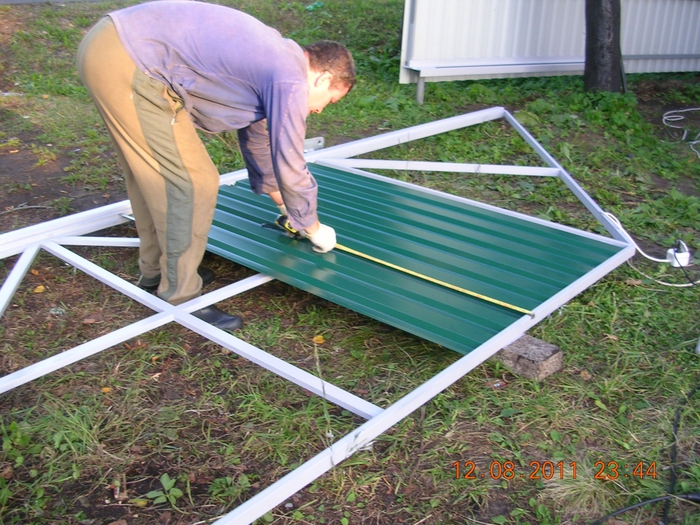

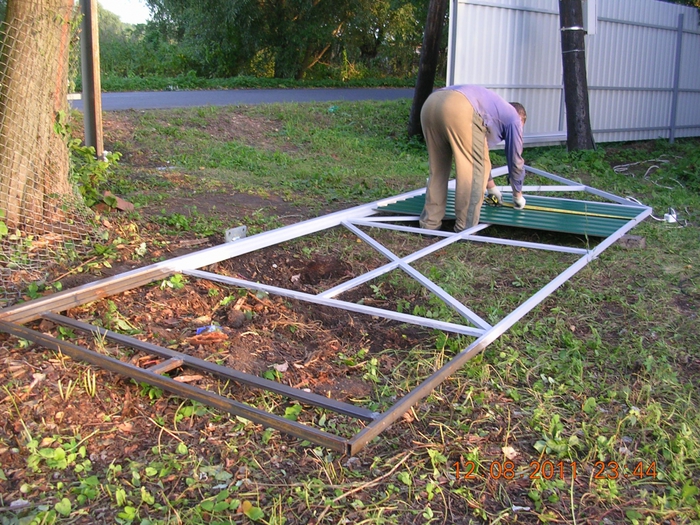

пока я красила, мужчины по размеру приготовили лист

[650x487]

Покрасить этот участок и привернуть лист легче на земле, т.к. на месте эти работы не выполнить, плотно прилегает к забору, руку с кисточкой и шурупером не просунуть))

[650x487]

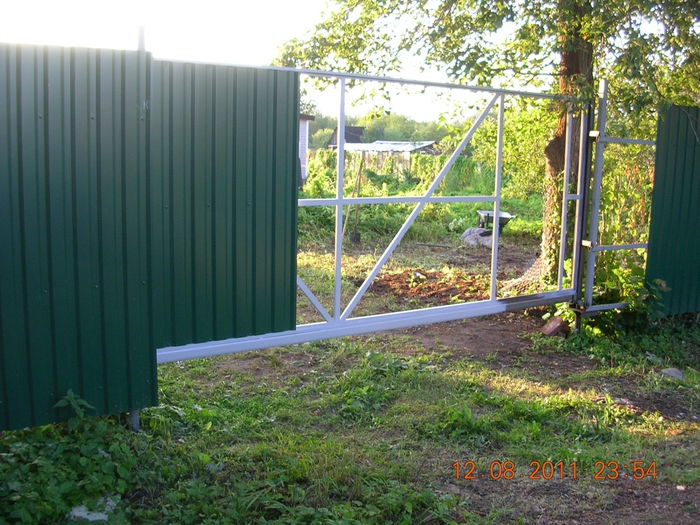

Поднатужились поставили забор на место

[650x487]

Тут калитка будет, пока высоко перешагивать, будем досыпать, чем не решили.

[650x487]



На этой фотке видно, зачем мы снимали ворота, не залезть между треугольником и забором

[650x487]

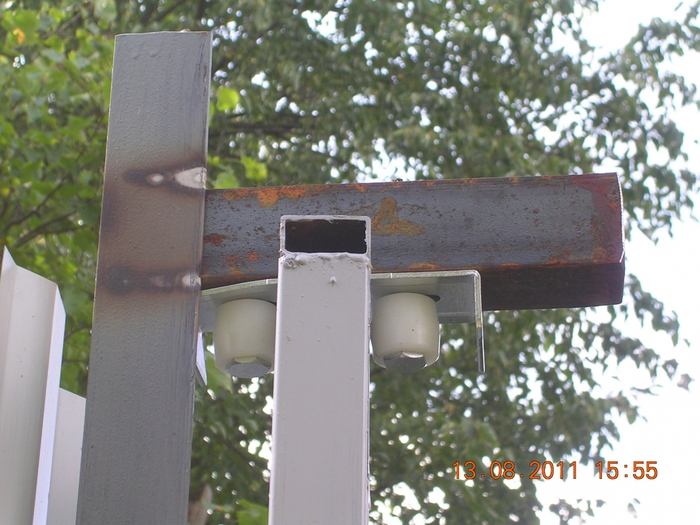

Чтоб ворота не болтались, в верхней части крепится такая деталь "фиксирующая скоба с роликами"

[650x487]

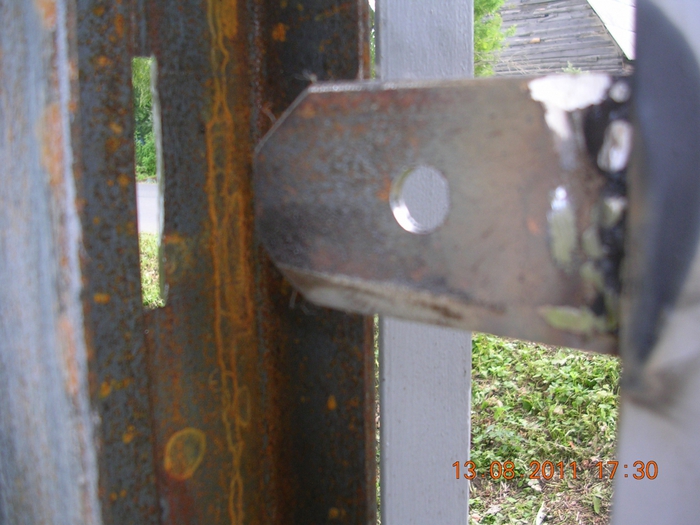

Делаем петлю, чтоб вешать замок, захотелось таой формы, приварили.

[650x487]

[525x700]

Прорезали щель в лотке, дырку под замок просверлили, замок у нас будет механический.

[650x487]

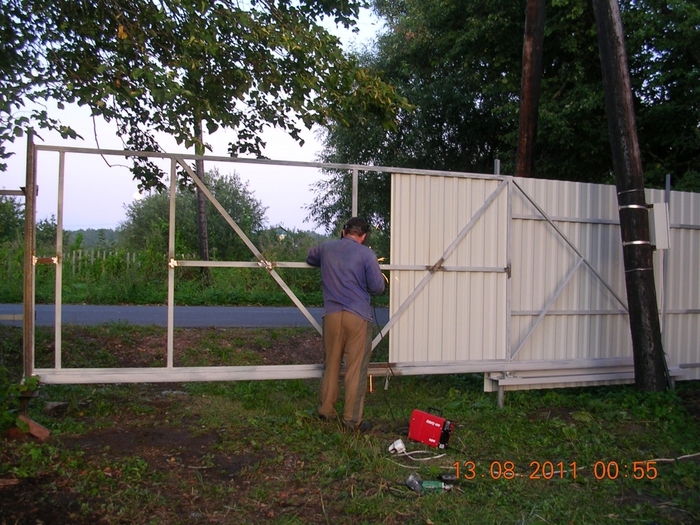

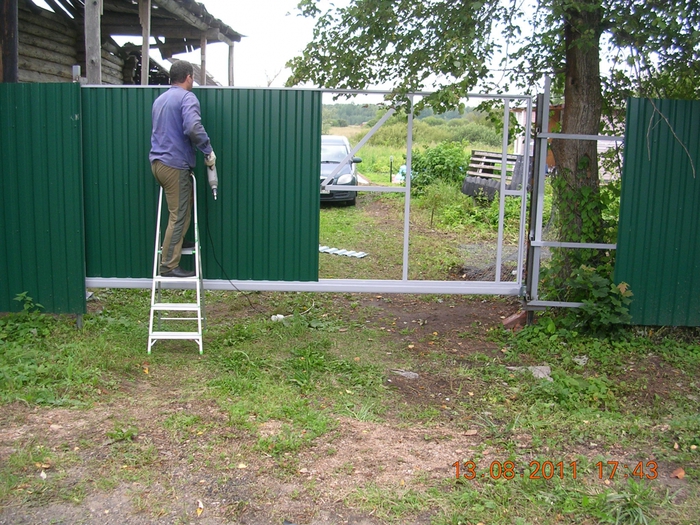

Решили еще один лист привернуть, по размеру вырезаем, болгаркой режется, как по маслу))))

[650x487]

Привернули

[650x487]

На сегодняшний день пока так, эту неделю будем над калиткой думать, как сварить, как петли приварить, замки купить и краску, серая закончилась, а с фасада все серое закрасить зеленой надо
