Roman_FRF Оригинальное сообщениеКулисная машина театра в чертежах
Театр “Парижская опера” относится к 19 веку, но его сценические машины можно считать кульминацией в развитии машинерии старинных театров предыдущего периода, отличительным признаком которых было применение деревянных кулисных машин и кабестанов-воротов. Благодаря публикациям подробных чертежей машин “Парижской оперы” в книгах того времени, специалистам хорошо известны технические решения используемых там конструкций.
Представленные здесь рисунки, это моя графическая интерпретация опубликованных чертежей театральной машинерии, в таком виде они должны легче восприниматься читателем. Кроме того, в комментариях к рисункам я даю своё понимание изучаемых чертежей. Сразу предупреждаю, это не популярный очерк, а материал для специалистов.
На предыдущей странице мы разобрались в деталях конструкции обычного кабестана-ворота, теперь рассмотрим кулисные машины сложной конструкции.
[700x525]
Особенность кулисных машин этой системы не только в их громадных размерах, но и в возможности опускания кулисной рамы под сцену и её подъёма оттуда. Понятно, что обычное перемещение кулис поперёк сцены при этом сохраняется.
Не трудно догадаться, что Останкинский театр не мог позволить себе такой роскоши, нет многоярусного трюма под сценой, нет технологической базы, да, и самой культуры такого производства нет. Но, скажем прямо, нет у домашнего театра и особой надобности в подобных ухищрениях.
[329x700]
Масштаб указан в измерительных единицах франции 18 века:
1 фут = 6 пье или 1,949 метра.
1 пье = 0,3248 метра.
Вся масштабная линейка равна 3,8976 метра (3,9 м.).
Высота видимой рамы кулисы над сценой равна примерно 6 метрам, а скрытой около 3 метров. Шаг лестницы равен 1 пье (0,33 см.)
[328x700]
Когда мы видим продольные разрезы старинных театров, то замечаем торчащий из планшета сцены частокол кулис.
Каждый пространственный план сцены имел пакет из четырёх парных кулис, которые двигались поперёк сцены сквозь щели вертикальных опорных стояков трюма. Мы видим только верхний уровень трюма.
[554x700]
Кулисная машина заряжается сменными рамами на которых имеется декорационное оформление сцены.
Одна, мало заметная особенность конструкции, рамы можно располагать не только в двух крайних положениях, но и на разных уровнях (кулисы регулируются по высоте) при помощи фиксации боковыми винтами. Я говорю мало заметная особенность, но в этом кроется основной замысел конструкции. Не забывайте о перспективной природе барочного театра, когда иллюзия глубины пространства достигается постепенным сокращением высоты кулис с декорациями.
[700x516]
[700x514]
На первом рисунке мы видим установку рамы в тележку (кулиса в рабочем состоянии), на втором видно, как рама пропускается в отверстие основания тележки, чтобы скрыться с планшета сцены.
[700x516]
[700x128]
Тележка кулисной машины спереди и сбоку.
Показана металлическая рама ходовой части, вид сверху.
[700x261]
Увеличенный фрагмент ходовой части кулисной тележки.
Фрагмент показывает упор - ограничитель движения и съёмнную п-образную пластину в ракурсе. Пластины подкладываются под основание рамы, чтобы она не проваливалась вниз. Таким образом рама фиксируется в тележке на предельной высоте.
[500x696]
![]()
[показать]

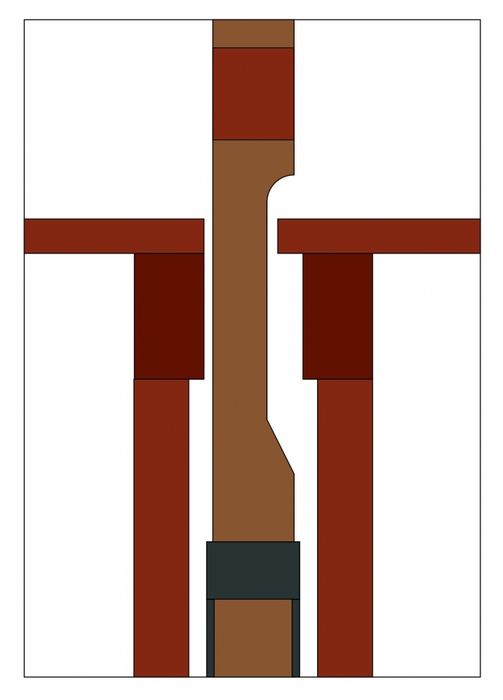

Два увеличенных фрагмента конструкции кулисы. вид сбоку.
Верхний фрагмент показывает участок конструкции рамы в узкой щели планшета сцены. Продольно выбранный в раме паз даёт возможность слегка приподнимать раму, чтобы установить в её основании п-образные подпятники. Вкладыш щели сцены (он сужает щель до безопасного размера) вынимается, когда кулисная рама должна опуститься под сцену. Признаться, это моё объяснение плохо увязывается с чертежом, но другое мне в голову не приходит. Согласитесь, утончать брус рамы в этом месте рискованно.

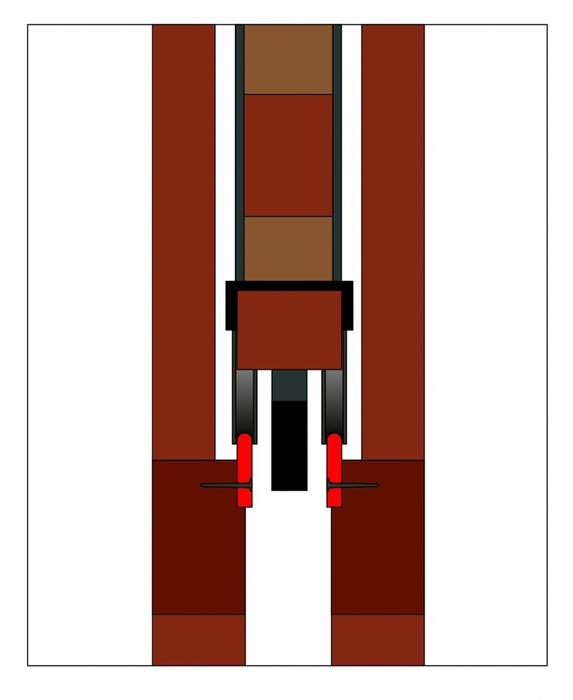

Нижний фрагмент показывает прибитые к брускам рельсы (красный цвет) для колесиков кулисы. Между колёсами виден чёрный упор - ограничитель хода.
О кинематике механизма поговорим позже.
